Взрывозащищенные корпуса из нержавеющей стали с фланцем серии ProtEx

Высококачественные корпуса с фланцами для применения в агрессивных средах
Варианты исполнения: пустой корпус для индивидуальной комплектации с защитой вида «e» (повышенная защита) и защитой вида «ia» (искробезопасная электрическая цепь) в сборе
Стандартное исполнение – с 1 фланцем
Возможна установка до 4 фланцев (по запросу

Главная / Продукция/ РОЗЕ Системтехник/ Взрывозащищенное оборудование/ Взрывозащищенные клеммные коробки, распределительные шкафы Ex e, Ex ia/ Взрывозащищенные корпуса из нержавеющей стали Ex e, ia / Взрывозащищенные корпуса из нержавеющей стали с фланцем серии ProtEx

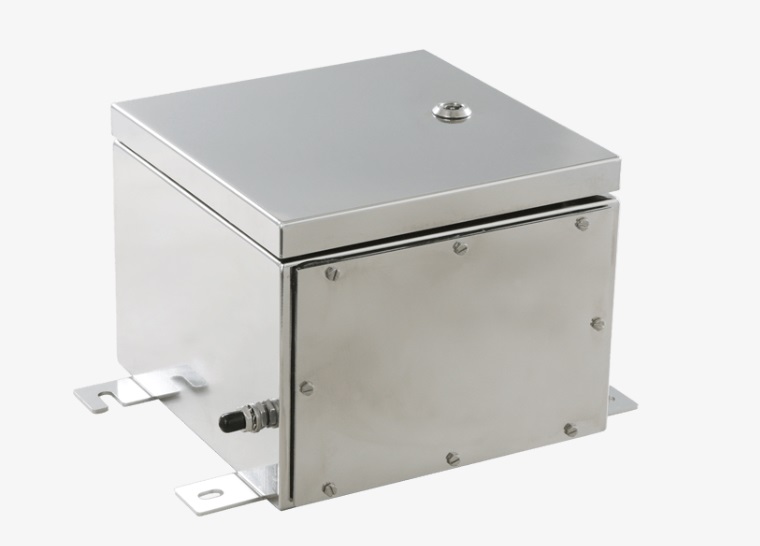

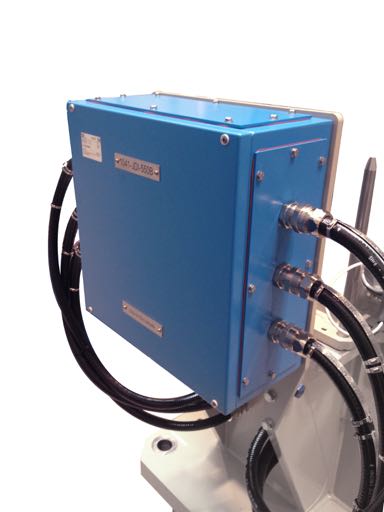

Наиболее частое применение взрывозащищенные корпуса из нержавеющей стали серии ProtEx находят в нефтегазовой промышленности. Корпуса этой серии отличаются своей повышенной прочностью и состоят из основания, съемной крышки на шарнирах и одной или более фланцевых пластин, являющихся основной отличительной чертой серии ProtEx.

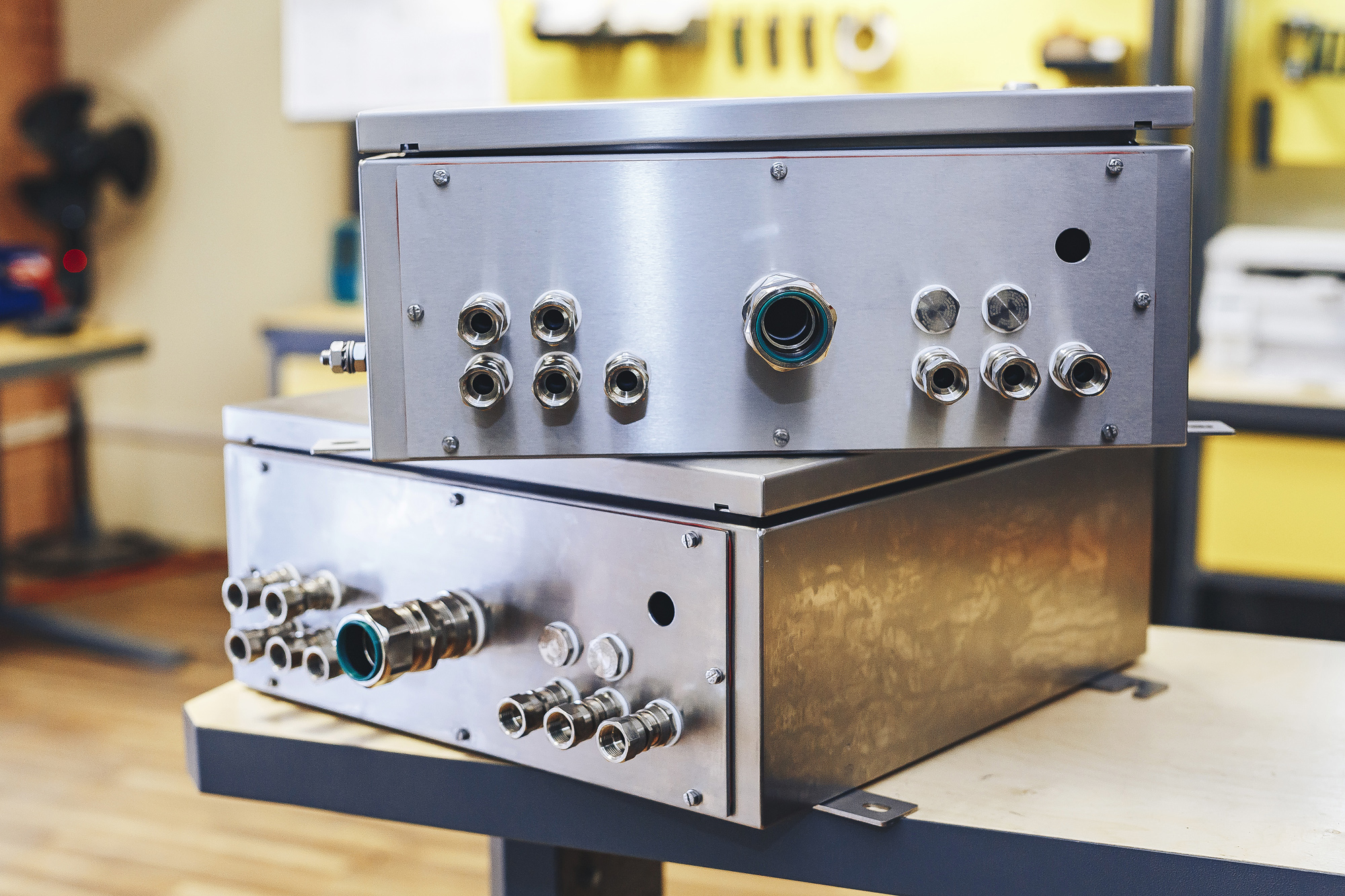

Фланцы значительно упрощают процесс модификации корпусов, пи этом демонтаж самого корпуса не требуется.

Корпус опционально доступен в 12 типоразмерах: от 260 х 260 х 205 мм до 980 х 740 х 205 мм.

Серия ProtEx отличается своей уникальной конструкцией внутреннего пространства, позволяющей при необходимости установить монтажные платы и дну или более DIN-рейку. Помимо этого, корпус оснащен системой заземления: внутренним и внешним болтами.

34.ХХ ХХ ХХ – только для заказов пустого корпуса без указания вида взрывозащиты

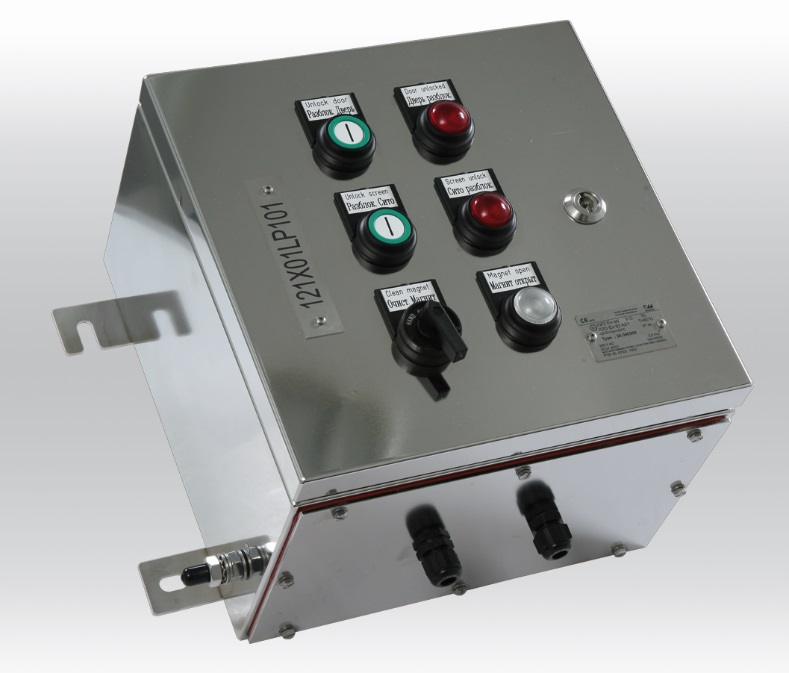

35.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex e
36.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex ia

Материал:

нержавеющая сталь 1.5 мм, 1.4404 / 316L

Температурный диапазон:

от -60°С до +90°С

Комплект поставки:

Пустой корпус: с крышкой на шарнире, фланцевыми пластинами (3 мм), силиконовым уплотнением крышки и фланца, приваренными наружными креплениями, внешними болтами заземления М10, внутренними крепежными болтами. Клеммная коробка в сборе: аналогично пустому корпуса, с индивидуальной комплектацией несущими шинами, клеммами, кабельными вводами.

Взрывозащита:

1 Ex e IIC T6 / T5 / T4 Gb X
1 Ex e d IIC T6 / T5 / T4 Gb X
1 Ex e [ia] IIC T6 / T5 / T4 Gb X
1 Ex ia IIC T6 / T5 / T4 Gb X
1 Ex e d mb ia {ia} T6 / T65 / T4 Gb X
Ex tb IIIC T85°C / T100°C / T135°C Db X

По запросу:

ЭМС, электрополяция

Поверхность:

шлифовка, зернистость 240

Сертификаты/ Протоколы Испытаний:

ТР ТС: TC Ru C-DE.AA87.B.00971 Открыть файл
PTB 00 ATEX 1101U Открыть файл
IECEx PTB 07.0059U Открыть файл

Степень защиты:

IP66

Ударная прочность:

7 Дж в соответствии с ГОСТ 31610.0-2014

Таблицы подбора:

Открыть файл

Технические данные

Артикул	Габариты , мм (В х Ш х Г)	Чертеж	Техлист	3D
34.06 02 00 Аксессуары	260 x 260 x 205
34.04 51 02	Монтажная плата
34.06 50 03	Глухой фланец
34.06 03 00 Аксессуары	306 x 306 x 205
34.04 51 03	Монтажная плата
34.06 50 04	Глухой фланец
34.06 04 00 Аксессуары	380 x 260 x 205
34.04 51 04	Монтажная плата
34.06 50 03	Глухой фланец
34.06 05 00 Аксессуары	458 x 382 x 205
34.04 51 05	Монтажная плата
34.06 50 05	Глухой фланец
34.06 06 00 Аксессуары	480 x 480 x 205
34.04 51 06	Монтажная плата
34.06 50 07	Глухой фланец
34.06 07 00 Аксессуары	500 x 350 x 205
34.04 51 07	Монтажная плата
34.06 50 05	Глухой фланец
34.06 08 00 Аксессуары	620 x 450 x 205
34.04 51 08	Монтажная плата
34.06 50 07	Глухой фланец
34.06 09 00 Аксессуары	740 x 550 x 205
34.04 51 09	Монтажная плата
34.06 50 08	Глухой фланец
34.06 10 00 Аксессуары	762 x 508 x 205
34.04 51 10	Монтажная плата
34.06 50 07	Глухой фланец
34.06 11 00 Аксессуары	860 x 640 x 205
34.04 51 11	Монтажная плата
34.06 50 04	Глухой фланец
34.06 12 00 Аксессуары	914 x 610 x 205
34.04 51 12	Монтажная плата
34.06 50 04	Глухой фланец
34.06 13 00 Аксессуары	980 x 740 x 205
34.04 51 13	Монтажная плата
34.06 50 05	Глухой фланец
35.06 02 00 Аксессуары	260 x 260 x 205
34.04 51 02	Монтажная плата
34.06 50 03	Глухой фланец
35.06 03 00 Аксессуары	306 x 306 x 205
34.04 51 03	Монтажная плата
34.06 50 04	Глухой фланец
35.06 04 00 Аксессуары	380 x 260 x 205
34.04 51 04	Монтажная плата
34.06 50 03	Глухой фланец
35.06 05 00 Аксессуары	458 x 382 x 205
34.04 51 05	Монтажная плата
34.06 50 05	Глухой фланец
35.06 06 00 Аксессуары	480 x 480 x 205
34.04 51 06	Монтажная плата
34.06 50 07	Глухой фланец
35.06 07 00 Аксессуары	500 x 350 x 205
34.04 51 07	Монтажная плата
34.06 50 05	Глухой фланец
35.06 08 00 Аксессуары	620 x 450 x 205
34.04 51 08	Монтажная плата
34.06 50 07	Глухой фланец
35.06 09 00 Аксессуары	740 x 550 x 205
34.04 51 09	Монтажная плата
34.06 50 08	Глухой фланец
35.06 10 00 Аксессуары	762 x 508 x 205
34.04 51 10	Монтажная плата
34.06 50 07	Глухой фланец
35.06 11 00 Аксессуары	860 x 640 x 205
34.04 51 11	Монтажная плата
34.06 50 04	Глухой фланец
35.06 12 00 Аксессуары	914 x 610 x 205
34.04 51 12	Монтажная плата
34.06 50 04	Глухой фланец
35.06 13 00 Аксессуары	980 x 740 x 205
34.04 51 13	Монтажная плата
34.06 50 05	Глухой фланец
36.06 02 00 Аксессуары	260 x 260 x 205
34.04 51 02	Монтажная плата
34.06 50 03	Глухой фланец
36.06 03 00 Аксессуары	306 x 306 x 205
34.04 51 03	Монтажная плата
34.06 50 04	Глухой фланец
36.06 04 00 Аксессуары	380 x 260 x 205
34.04 51 04	Монтажная плата
34.06 50 03	Глухой фланец
36.06 05 00 Аксессуары	458 x 382 x 205
34.04 51 05	Монтажная плата
34.06 50 05	Глухой фланец
36.06 06 00 Аксессуары	480 x 480 x 205
34.04 51 06	Монтажная плата
34.06 50 07	Глухой фланец
36.06 07 00 Аксессуары	500 x 350 x 205
34.04 51 07	Монтажная плата
34.06 50 05	Глухой фланец
36.06 08 00 Аксессуары	620 x 450 x 205
34.04 51 08	Монтажная плата
34.06 50 07	Глухой фланец
36.06 09 00 Аксессуары	740 x 550 x 205
34.04 51 09	Монтажная плата
34.06 50 08	Глухой фланец
36.06 10 00 Аксессуары	762 x 508 x 205
34.04 51 10	Монтажная плата
34.06 50 07	Глухой фланец
36.06 11 00 Аксессуары	860 x 640 x 205
34.04 51 11	Монтажная плата
34.06 50 04	Глухой фланец
36.06 12 00 Аксессуары	914 x 610 x 205
34.04 51 12	Монтажная плата
34.06 50 04	Глухой фланец
36.06 13 00 Аксессуары	980 x 740 x 205
34.04 51 13	Монтажная плата
34.06 50 05	Глухой фланец
