Корпуса из высокопрочного армированного стекловолокном реактопластического полиэстера для применения во всех взрывоопасных средах

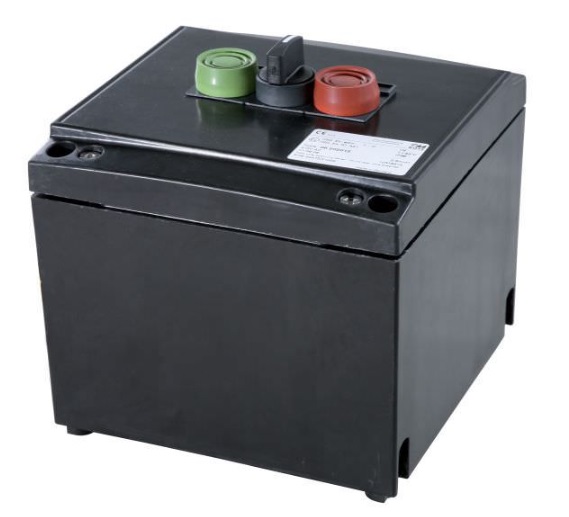

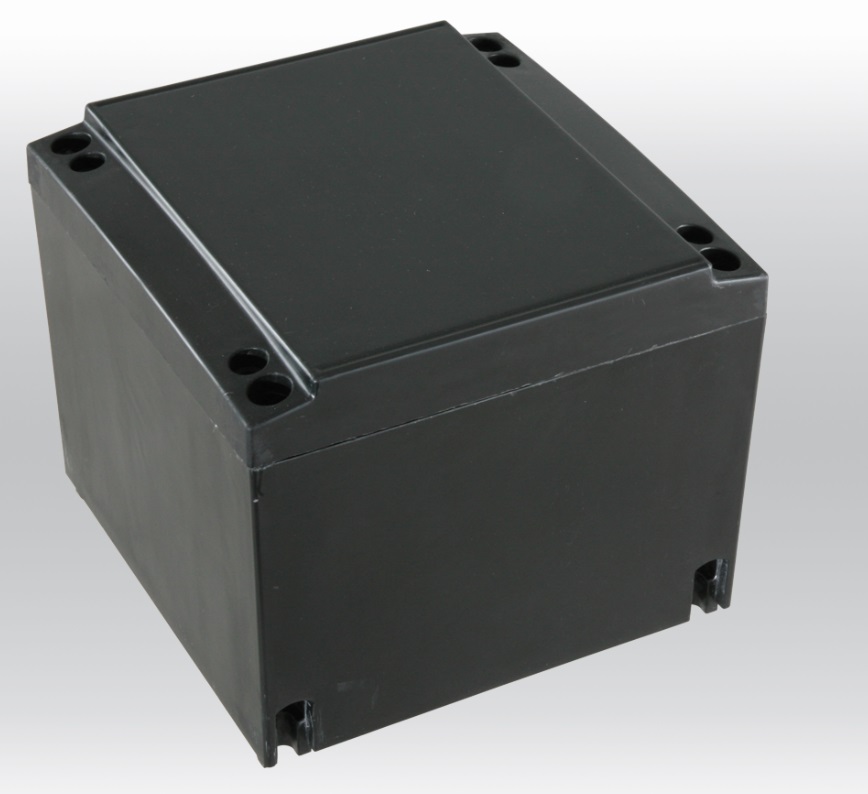

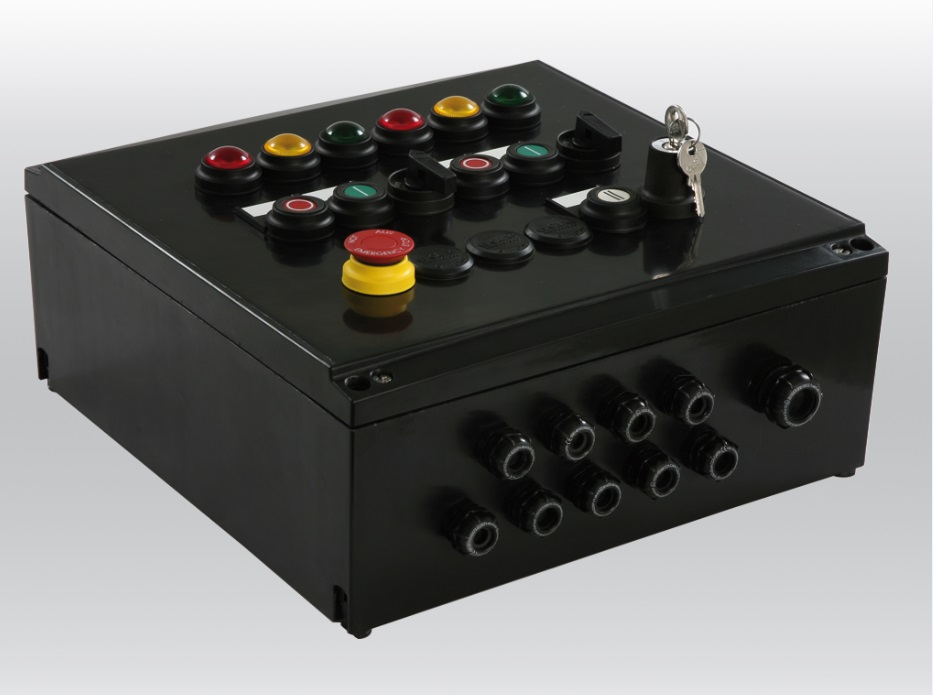

Варианты исполнения: пустой корпус для индивидуальной комплектации с защитой вида «e» (повышенная защита) и защитой вида «ia» (искробезопасная электрическая цепь) в сборе
Возможноcть комплектации на двух уровнях
Возможно исполнение со смотровым

Главная / Продукция/ РОЗЕ Системтехник/ Взрывозащищенное оборудование/ Взрывозащищенные клеммные коробки, распределительные шкафы Ex e, Ex ia/ Взрывозащищенные корпуса из полиэстера Ex e, ia / Взрывозащищенные корпуса из полиэстера серии CombiBox

Взрывозащищенные корпуса из полиэстера серии CombiBox

Взрывозащищенные корпуса из полиэстера серии CombiBox представляют собой рациональное соотношение цены и качества. Корпуса опционально доступны в трех типоразмерах: 177 х 177 х 145 мм, 177 х 360 х 145 мм и 300 х 360 х 145 мм.

Отличительной характерной чертой серии CombiBox является возможность установки аксессуаров (монтажной платы, шины заземления, соединительного фланца, пластины заземления и несущей шины) на двух уровнях, что позволяет значительно сэкономить и рационально использовать внутреннее пространство корпуса. К примеру, переключающие элементы могут быть установлены на верхнем уровне, а клеммы – на нижнем.

Помимо этого, конструкцией корпуса CombiBox предусмотрена возможность крепления к вертикальной поверхности (стена или оборудование), а частично открытые каналы для винтов делают монтаж простым, быстрым и удобным.

Конструкция корпуса серии Okta-Box предусматривает возможность комплектации такими аксессуарами, как пластина заземления и несущая шина.

26.ХХ ХХ ХХ – только для заказов пустого корпуса без указания вида взрывозащиты
06.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex e
16.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex ia

Материал:

армированный стекловолокном термореактивный полиэстер с добавлением графита

Цвет:

RAL 9011, графитно-черный

Температурный диапазон:

от -60°С до +90°С

Комплект поставки:

Пустой корпус: глухой фланец, силиконовое уплотнение и полиуретановое уплотнение фланца. Клеммная коробка в сборе: уплотнение из силикона, пластина заземления, несущая шина, внутреннее заземление, клеммы, кабельные вводы. Возможна дополнительная обработка корпуса.

Взрывозащита:

1 Ex e IIC T6 / T5 / T4 Gb X
1 Ex e d IIC T6 / T5 / T4 Gb X
1 Ex e [ia] IIC T6 / T5 / T4 Gb X
1 Ex ia IIC T6 / T5 / T4 Gb X
1 Ex e d mb ia [ia] T6 / T65 / T4 Gb X
Ex tb IIIC T85°C / T100°C / T135°C Db X

Воспламеняемость:

самогасящаяся, UL 94 V-0

Поверхностное сопротивление:

<10⁹ Ом в соответствии с IEC 60093

Сертификаты/ Протоколы Испытаний:

ТР ТС: TC Ru C-DE.AA87.B.00971 Открыть файл
PTB 00 ATEX 1002 Открыть файл
IECEx PTB 08.0004 Открыть файл

Степень защиты:

IP66

Токсичность:

без содержания галогена

Ударная прочность:

7 Дж в соответствии с ГОСТ 31610.0-2014

Таблицы подбора:

Открыть файл

Скачать опросный лист

Технические данные

Артикул	Габариты , мм (В х Ш х Г)	Чертеж	Техлист	3D
06. 01 22 15 Аксессуары	177 x 177 x 145
02.01 99 02	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 10	Монтажная плата
10.06 14 86	DIN-рейка TS 35/7,5
10.06 14 87	DIN-рейка TS 35/7,5
10.06 80 03	Шина заземления
10.10 00 01	Пластина заземления
26.01 99 01	Соединительный фланец
06.01 24 15 Аксессуары	360 x 177 x 145
02.01 99 03	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 11	Монтажная плата
10.06 14 85	DIN-рейка TS 35/7,5
10.06 14 86	DIN-рейка TS 35/7,5
10.06 80 04	Шина заземления
10.06 80 05	Шина заземления
10.10 00 01	Пластина заземления
10.10 00 02	Пластина заземления
26.01 99 01	Соединительный фланец
06.01 44 15 Аксессуары	360 x 360 x 145
02.01 99 04	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 12	Монтажная плата
10.06 14 88	DIN-рейка TS 35/7,5
10.06 80 05	Шина заземления
10.06 80 06	Шина заземления
10.10 00 02	Пластина заземления
26.01 99 01	Соединительный фланец
16.01 22 15 Аксессуары	177 x 177 x 145
02.01 99 02	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 10	Монтажная плата
10.06 14 86	DIN-рейка TS 35/7,5
10.06 14 87	DIN-рейка TS 35/7,5
10.06 80 03	Шина заземления
10.10 00 01	Пластина заземления
26.01 99 01	Соединительный фланец
16.01 24 15 Аксессуары	360 x 177 x 145
02.01 99 03	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 11	Монтажная плата
10.06 14 85	DIN-рейка TS 35/7,5
10.06 14 86	DIN-рейка TS 35/7,5
10.06 80 04	Шина заземления
10.06 80 05	Шина заземления
10.10 00 01	Пластина заземления
10.10 00 02	Пластина заземления
26.01 99 01	Соединительный фланец
16.01 44 15 Аксессуары	360 x 360 x 145
02.01 99 04	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 12	Монтажная плата
10.06 14 88	DIN-рейка TS 35/7,5
10.06 80 05	Шина заземления
10.06 80 06	Шина заземления
10.10 00 02	Пластина заземления
26.01 99 01	Соединительный фланец
26.01 22 15 Аксессуары	177 x 177 x 145
02.01 99 02	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 10	Монтажная плата
10.06 14 86	DIN-рейка TS 35/7,5
10.06 14 87	DIN-рейка TS 35/7,5
10.06 80 03	Шина заземления
10.10 00 01	Пластина заземления
26.01 99 01	Соединительный фланец
26.01 24 15 Аксессуары	360 x 177 x 145
02.01 99 03	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 11	Монтажная плата
10.06 14 85	DIN-рейка TS 35/7,5
10.06 14 86	DIN-рейка TS 35/7,5
10.06 80 04	Шина заземления
10.06 80 05	Шина заземления
10.10 00 01	Пластина заземления
10.10 00 02	Пластина заземления
26.01 99 01	Соединительный фланец
26.01 44 15 Аксессуары	360 x 360 x 145
02.01 99 04	Монтажная рама
02.01 99 06	Ремешок для удержания крышки, 2 шт.
02.01 99 12	Монтажная плата
10.06 14 88	DIN-рейка TS 35/7,5
10.06 80 05	Шина заземления
10.06 80 06	Шина заземления
10.10 00 02	Пластина заземления
26.01 99 01	Соединительный фланец
