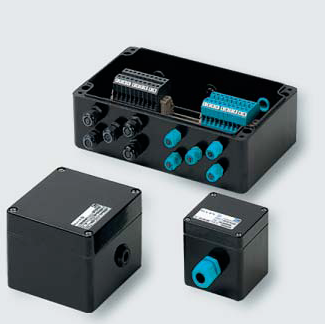

- Корпуса из высокопрочного армированного стекловолокном реактопластического полиэстера для применения во всех взрывоопасных средах
- Варианты исполнения: пустой корпус для индивидуальной комплектации с защитой вида «e» (повышенная защита) и защитой вида «ia» (искробезопасная электрическая цепь) в сборе
- Возможно исполнение со смотровым окном
- Возможно сочетание с другими корпусами из полиэстера под фланец

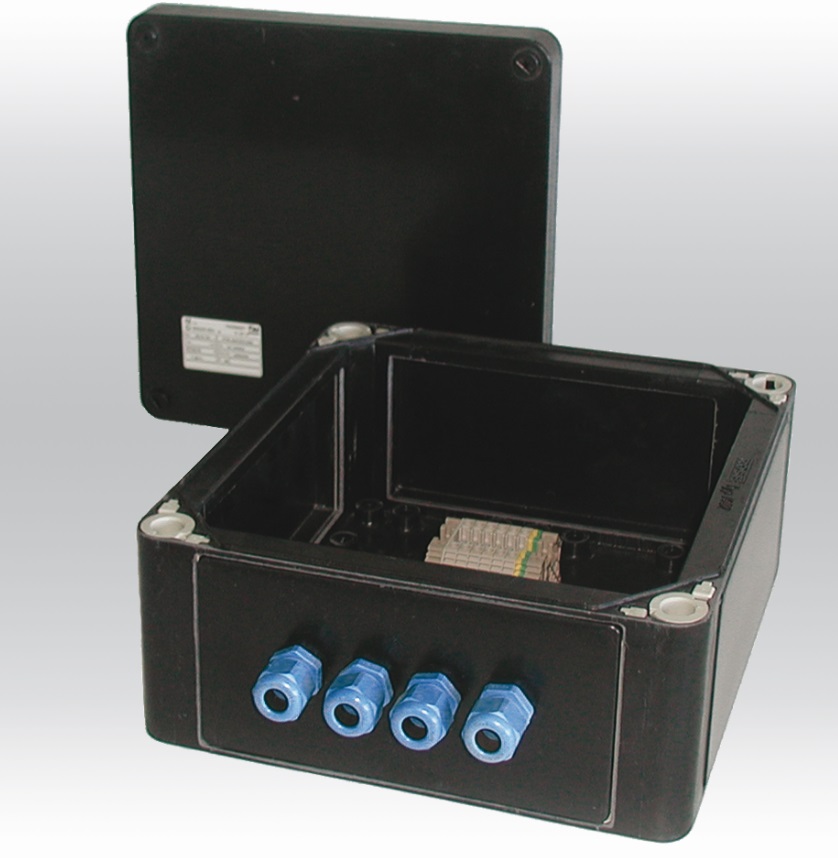

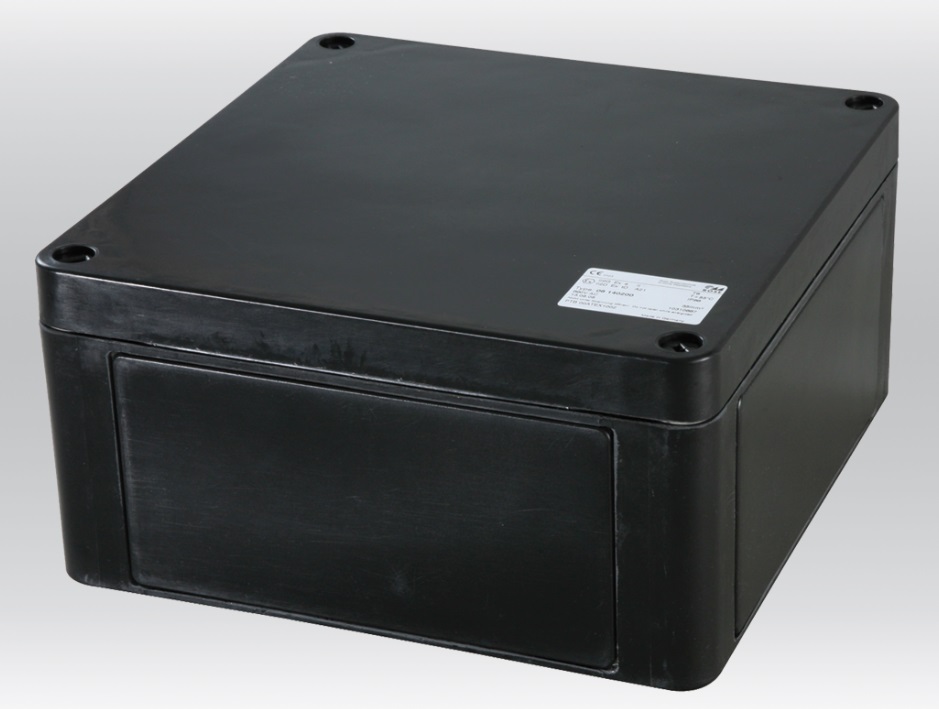

Взрывозащищенные корпуса из полиэстера с фланцем
Взрывозащищенные корпуса из полиэстера с фланцем поставляются в трех типоразмерах: 170 х 270 х 135 мм, 270 х 270 х 135 мм и 270 х 540 х 135 мм.
Фланец включен в комплект поставки, позволяют комбинировать несколько аналогичных корпусов и при необходимости отсоединяется.
Крышка и основание оснащены глухими фланцами и винтами для фиксации. Возможна комплектация такими аксессуарами, как глухой фланец, соединительный фланец, пластина заземления, несущая шина, наружные крепления, монтажная плата, шина заземления и резьбовая втулка.
По запросу возможно изготовление корпусов, оснащенных кабельными вводами.
26.ХХ ХХ ХХ – только для заказов пустого корпуса без указания вида взрывозащиты
06.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex e
16.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex ia
армированный стекловолокном термореактивный полиэстер с добавлением графита
RAL 9011, графитно-черный
от -60°С до +90°С
Пустой корпус: глухие фланцы, силиконовое уплотнение и полиуретановое уплотнение фланца. Клеммная коробка в сборе: уплотнение из силикона, пластина заземления, несущая шина, внутреннее заземление, клеммы, кабельные вводы.
1 Ex e IIC T6 / T5 / T4 Gb X
1 Ex e d IIC T6 / T5 / T4 Gb X
1 Ex e [ia] IIC T6 / T5 / T4 Gb X
1 Ex ia IIC T6 / T5 / T4 Gb X
1 Ex e d mb ia {ia} T6 / T65 / T4 Gb X
Ex tb IIIC T85°C / T100°C / T135°C Db X
самогасящаяся, UL94 V-0
<109 Ом в соответствии с IEC 60093
ТР ТС: TC Ru C-DE.AA87.B.00971 Открыть файл
PTB 00 ATEX 1002 Открыть файл
IECEx PTB 08.0004 Открыть файл
IP65
без содержания галогена
7 Дж в соответствии с ГОСТ 31610.0-2014
Скачать опросный лист
Технические данные
| Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист |
|---|---|---|---|
| 06.14 01 00 Аксессуары | 170 x 270 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 21 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 80 | Шина заземления | ||
| 12.05 52 80 | Пластина заземления | ||
| 14.00 00 11 | Монтажная плата | ||
| 06.14 02 00 Аксессуары | 270 x 270 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 22 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 81 | Шина заземления | ||
| 12.05 52 81 | Пластина заземления | ||
| 14.00 00 12 | Монтажная плата | ||
| 06.14 03 00 Аксессуары | 270 x 541 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 23 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 82 | Шина заземления | ||
| 12.05 52 82 | Пластина заземления | ||
| 14.00 00 13 | Монтажная плата | ||
| 16.14 01 00 Аксессуары | 170 x 270 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 21 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 80 | Шина заземления | ||
| 12.05 52 80 | Пластина заземления | ||
| 14.00 00 11 | Монтажная плата | ||
| 16.14 02 00 Аксессуары | 270 x 270 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 22 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 81 | Шина заземления | ||
| 12.05 52 81 | Пластина заземления | ||
| 14.00 00 12 | Монтажная плата | ||
| 16.14 03 00 Аксессуары | 270 x 541 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | DIN-рейка TS 35/7,5 | ||
| 10.06 17 23 | Резьбовая втулка, 10 шт. | ||
| 12.05 42 82 | Шина заземления | ||
| 12.05 52 82 | Пластина заземления | ||
| 14.00 00 13 | Монтажная плата | ||
| 26.14 01 00 Аксессуары | 170 x 270 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 21 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 80 | Шина заземления | ||
| 12.05 52 80 | Пластина заземления | ||
| 14.00 00 11 | Монтажная плата | ||
| 26.14 02 00 Аксессуары | 270 x 270 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 22 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 81 | Шина заземления | ||
| 12.05 52 81 | Пластина заземления | ||
| 14.00 00 12 | Монтажная плата | ||
| 26.14 03 00 Аксессуары | 270 x 541 x 136 | ||
| 06.14 00 20 | Глухой фланец | ||
| 06.14 00 25 | Соединительный фланец | ||
| 10.03 11 02 | Наружные крепления, 4 шт. | ||
| 10.03 50 02 | Резьбовая втулка, 10 шт. | ||
| 10.06 17 23 | DIN-рейка TS 35/7,5 | ||
| 12.05 42 82 | Шина заземления | ||
| 12.05 52 82 | Пластина заземления | ||
| 14.00 00 13 | Монтажная плата | ||
