Кнопка без фиксации (стандартное / увеличенное исполнение)

Взрывозащищенная кнопка предназначена для установки в сертифицированном взрывозащищенном металлическом корпусе с испытательным избыточном давлением до 20 Мпа (20 бар) включительно с видом взрывозащиты “d” для подгрупп IIA, IIB, IIB+H₂или IIC или с видом взрывозащиты “tb”, “tc” для подгрупп IIIA, IIIB, или IIIC.

Кнопка состоит из корпуса цилиндрической формы, изготовленного из алюминиевого сплава с содержанием магния, титана и циркония менее 7,5% (в сумме).

Силиконовая прокладка обеспечивает защиту от внешних механических воздействий IP 66 (согласно ГОСТ 14254-2015).

Область применения – взрывоопасные зоны класса 1 или 2 по ГОСТ IEC 60079-10-1-2011 и взрывоопасные зоны 21 и 22 по 60079-10-2-2011 согласно маркировке взрывозащиты оборудования, ГОСТ IEC 60079-14-2011 и других нормативных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных средах.

Обзор изделий

Описание	Стандартное исполнение*, артикул	Увеличенное исполнение**, артикул

Кнопка без фиксации, зеленого цвета	CA.PB.1000	CA.PB.1020
Кнопка без фиксации, красного цвета	CA.PB.1001	CA.PB.1021
Кнопка без фиксации, желтого цвета	CA.PB.1002	CA.PB.1022
Кнопка без фиксации, синего цвета	CA.PB.1003	CA.PB.1023
Кнопка без фиксации, черного цвета	CA.PB.1004	CA.PB.1024
Кнопка без фиксации, белого цвета	CA.PB.1005	CA.PB.1025

* Совместимо со взрывозащищенными корпусами серии EJB 01, EJB 02, EJB 03, EJB 06, серии IJB 01, IJB 02, IJB 03, IJB 04 и с корпусами с крышкой толщиной до 16 мм.

** Совместимо со взрывозащищенными корпусами серии EJB 09, EJB 10, серии IJB 05, IJB 06 и с корпусами с крышкой толщиной до 34 мм.

Соответствие требованиям стандартов

ТР ТС 012/2011, Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ГОСТ 31610.0-2014 (IEC 60079-0:2011), Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ IEC 60079-1-2011, Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки “d”»
ГОСТ IEC 60079-31-2013, Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками “t”

Сертификат

Открыть файл

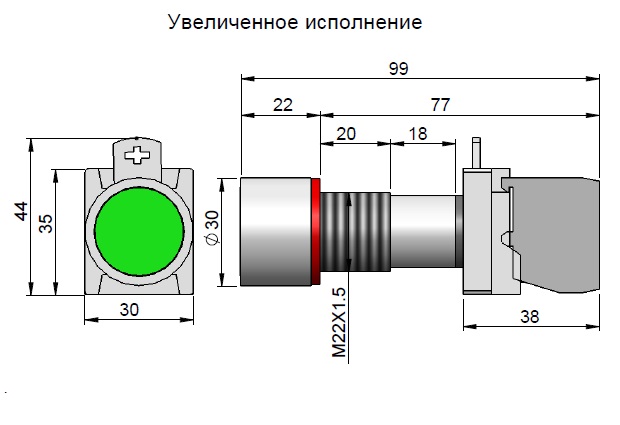

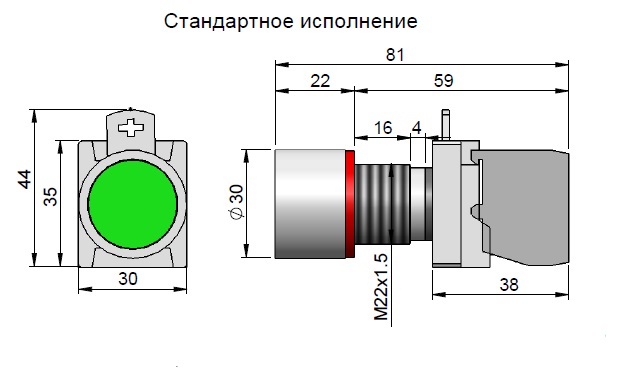

Чертеж

Открыть файл

Технические характеристики

Материал уплотнителя

силикон

Соответствие требованиям стандартов

ТР ТС 012/2011, Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ГОСТ 31610.0-2014 (IEC 60079-0:2011), Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ IEC 60079-1-2011, Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки “d”»
ГОСТ IEC 60079-31-2013, Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками “t”

Материал корпуса

алюминиевый сплав

Маркировка взрывозащиты

Ех d IIC Gb U
Ex tb IIIC Db U IP66

Степень защиты

IP 66

Диапазон температур окружающей среды

от -60°С до +100°С

Оберегать от механических повреждений!
