Грибовидная кнопка без фиксации (стандартное / увеличенное исполнение)

Взрывозащищенная грибовидная кнопка предназначена для установки в сертифицированном взрывозащищенном металлическом корпусе с испытательным избыточном давлением до 20 Мпа (20 бар) включительно с видом взрывозащиты “d” для подгрупп IIA, IIB, IIB+H₂или IIC или с видом взрывозащиты “tb”, “tc” для подгрупп IIIA, IIIB, или IIIC.

Кнопка состоит из корпуса цилиндрической формы, изготовленного из алюминиевого сплава с содержанием магния, титана и циркония менее 7,5% (в сумме).

Силиконовая прокладка обеспечивает защиту от внешних механических воздействий IP 66 (согласно ГОСТ 14254-2015).

Область применения – взрывоопасные зоны класса 1 или 2 по ГОСТ IEC 60079-10-1-2011 и взрывоопасные зоны 21 и 22 по 60079-10-2-2011 согласно маркировке взрывозащиты оборудования, ГОСТ IEC 60079-14-2011 и других нормативных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных средах.

Обзор изделий

Описание	Стандартное исполнение*, артикул	Увеличенное исполнение**, артикул
Грибовидная кнопка без фиксации, красного цвета	CA.PB.2001	CA.PB.2021

* Совместимо со взрывозащищенными корпусами серии EJB 01, EJB 02, EJB 03, EJB 06, серии IJB 01, IJB 02, IJB 03, IJB 04 и с корпусами с крышкой толщиной до 16 мм.
** Совместимо со взрывозащищенными корпусами серии EJB 09, EJB 10, серии IJB 05, IJB 06 и с корпусами с крышкой толщиной до 34 мм.

Соответствие требованиям стандартов

ТР ТС 012/2011, Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ГОСТ 31610.0-2014 (IEC 60079-0:2011), Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ IEC 60079-1-2011, Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки “d”»
ГОСТ IEC 60079-31-2013, Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками “t”

Сертификат

Открыть файл

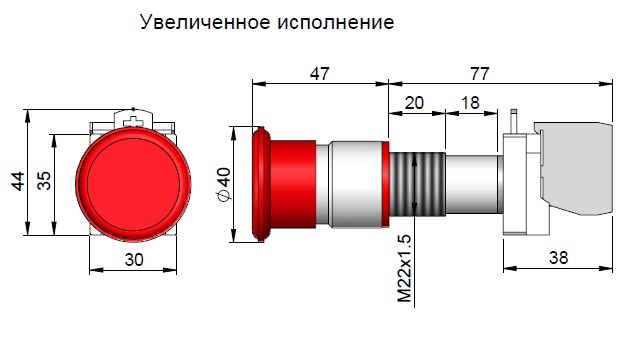

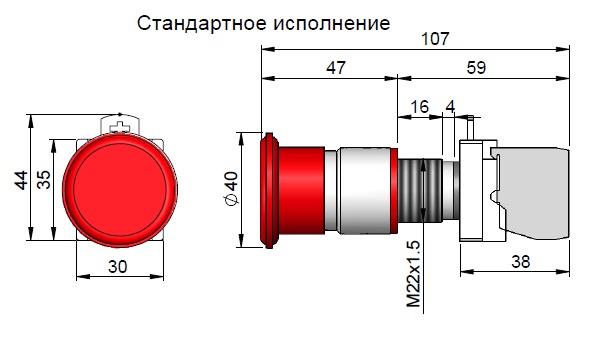

Чертеж

Открыть файл

Технические характеристики

Материал уплотнителя

силикон

Соответствие требованиям стандартов

ТР ТС 012/2011, Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ГОСТ 31610.0-2014 (IEC 60079-0:2011), Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ IEC 60079-1-2011, Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки “d”»
ГОСТ IEC 60079-31-2013, Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками “t”

Материал корпуса

алюминиевый сплав

Маркировка взрывозащиты

Ех d IIC Gb U
Ex tb IIIC Db U IP66

Степень защиты

IP 66

Диапазон температур окружающей среды

от -60°С до +100°С

Оберегать от механических повреждений!
