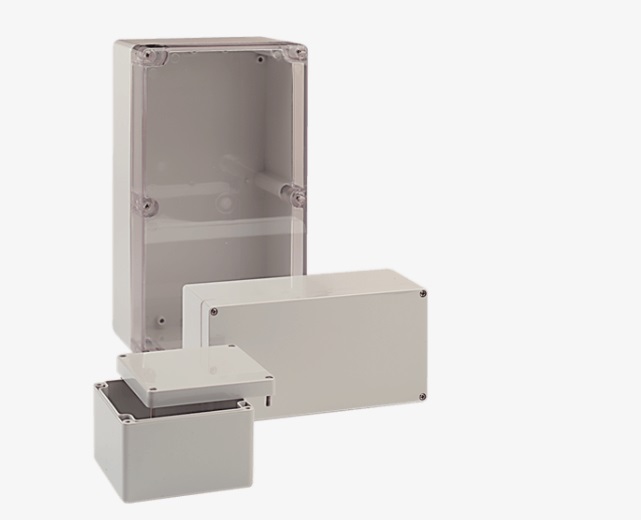

Стандартные корпуса / корпуса с прозрачной крышкой, из поликарбоната
Общепромышленные стандартные корпуса из поликарбоната отличаются своим небольшим весом, их установка интуитивно проста и занимает считанные минуты. Корпуса этой серии предназначены для применения в помещении и используются для установки электронных компонентов и их защиты от негативного влияния агрессивной атмосферы на производстве.
Наиболее часто применяются:
В области станкостроения
Для установки электрокоммуникаций
Для защиты контрольно-измерительных приборов и автоматики
Для защиты компонентов климатических систем обогрева, вентиляции и кондиционирования воздуха
По запросу возможно исполнение с ЭМС-защитой.
Стандартные корпуса из поликарбоната опционально доступны во множестве типоразмеров как в стандартном исполнении, так и в исполнении с прозрачной крышкой.
поликарбонат
RAL 7035, светло-серый, окрашивание в другие цвета – по запросу
-40°С до +100°С
корпус состоит из крышки с силиконовым уплотнителем и невыпадающими винтами +/- из нержавеющей стали и основания с двумя винтами для внутренней фиксации комплектующих.
UL 94 V-2
30 кВ/мм VDE 0303
без содержания галогена
с ЭМС-защитой, с силиконовым уплотнителем
>1015 Ом, IEC 60093
IP 66 (за исключением артикула 03.08 23 09 со степенью защиты IP 65)
7 Дж в соответствии с ГОСТ 31610.0-2014
полностью изолирован в соответствии с VDE 0100
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
03.05 05 04 Аксессуары | 50 x 52 x 35 | |||
10.01 20 01 | Монтажная плата для установки электро-механических компонентов | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
03.05 07 04 Аксессуары | 50 x 65 x 35 | |||
10.01 20 02 | Монтажная плата для установки электро-механических компонентов | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
03.08 08 06 Аксессуары | 80 x 82 x 55 | |||
10.01 20 03 | Монтажная плата для установки электро-механических компонентов | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 01 | DIN-рейка, TS 15 | |||
12.01 90 01 | Пломбируемый винт | |||
03.08 08 09 Аксессуары | 80 x 82 x 85 | |||
10.01 20 03 | Монтажная плата для установки электро-механических компонентов | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 01 | DIN-рейка, TS 15 | |||
12.01 90 01 | Пломбируемый винт | |||
03.08 12 06 Аксессуары | 80 x 120 x 55 | |||
10.01 20 04 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 02 | DIN-рейка, TS 15 | |||
03.08 12 09 Аксессуары | 80 x 120 x 85 | |||
10.01 20 04 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 02 | DIN-рейка, TS 15 | |||
03.08 16 06 Аксессуары | 80 x 160 x 55 | |||
10.01 20 05 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 03 | DIN-рейка, TS 15 | |||
03.08 16 09 Аксессуары | 80 x 160 x 85 | |||
10.01 20 05 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 03 | DIN-рейка, TS 15 | |||
03.08 23 09 Аксессуары | 80 x 230 x 85 | |||
10.01 20 16 | Монтажная плата | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 11 05 | DIN-рейка, TS 15 | |||
03.12 12 06 Аксессуары | 120 x 122 x 55 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
03.12 12 09 Аксессуары | 120 x 122 x 85 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 24 | DIN-рейка, TS 35/7,5 | |||
03.12 12 11 Аксессуары | 120 x 122 x 105 | |||
10.01 20 07 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
03.12 16 09 Аксессуары | 120 x 160 x 90 | |||
10.01 20 07 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
03.12 16 14 Аксессуары | 120 x 160 x 140 | |||
10.01 20 07 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
03.12 20 08 Аксессуары | 120 x 200 x 75 | |||
10.01 20 08 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 26 | DIN-рейка, TS 35/7,5 | |||
03.12 20 09 Аксессуары | 120 x 200 x 90 | |||
10.01 20 08 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 26 | DIN-рейка, TS 35/7,5 | |||
03.12 24 10 Аксессуары | 120 x 240 x 100 | |||
10.01 20 09 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 27 | DIN-рейка, TS 35/7,5 | |||
03.15 20 08 Аксессуары | 150 x 200 x 75 | |||
10.01 20 10 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 28 | DIN-рейка, TS 35/7,5 | |||
03.16 24 09 Аксессуары | 160 x 240 x 90 | |||
10.01 20 11 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 27 | DIN-рейка, TS 35/7,5 | |||
03.16 24 12 Аксессуары | 160 x 240 x 120 | |||
10.01 20 11 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 04 | Резьбовая втулка, M4, 10 шт. | |||
10.06 13 29 | DIN-рейка, TS 35/7,5 | |||
03.16 36 10 Аксессуары | 160 x 360 x 100 | |||
10.01 20 12 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 04 | Резьбовая втулка, M4, 10 шт. | |||
10.06 13 29 | DIN-рейка, TS 35/7,5 | |||
03.20 36 15 Аксессуары | 200 x 360 x 149 | |||
10.01 20 13 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 70 04 | Резьбовая втулка, M4, 10 шт. | |||
10.06 13 30 | DIN-рейка, TS 35/7,5 | |||
03.23 30 09 Аксессуары | 230 x 300 x 85 | |||
10.01 20 14 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 31 | DIN-рейка, TS 35/7,5 | |||
03.23 30 11 Аксессуары | 230 x 300 x 110 | |||
10.01 20 14 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 31 | DIN-рейка, TS 35/7,5 | |||
33.05 05 04 Аксессуары | 50 x 52 x 35 | |||
10.01 20 01 | Монтажная плата для установки электро-механических компонентов | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
33.05 07 04 Аксессуары | 50 x 65 x 35 | |||
10.01 20 02 | Монтажная плата для установки электро-механических компонентов | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
33.08 08 06 Аксессуары | 80 x 82 x 55 | |||
10.01 20 03 | Монтажная плата для установки электро-механических компонентов | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 01 | DIN-рейка, TS 35/7,5 | |||
12.01 90 01 | Пломбируемый винт | |||
33.08 08 09 Аксессуары | 80 x 82 x 85 | |||
10.01 20 03 | Монтажная плата для установки электро-механических компонентов | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 01 | DIN-рейка, TS 15 | |||
12.01 90 01 | Пломбируемый винт | |||
33.08 12 06 Аксессуары | 80 x 120 x 55 | |||
10.01 20 04 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 02 | DIN-рейка, TS 15 | |||
33.08 12 09 Аксессуары | 80 x 120 x 85 | |||
10.01 20 04 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 02 | DIN-рейка, TS 15 | |||
33.08 16 06 Аксессуары | 80 x 160 x 55 | |||
10.01 20 05 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 03 | DIN-рейка, TS 15 | |||
33.08 16 09 Аксессуары | 80 x 160 x 85 | |||
10.01 20 05 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 03 | DIN-рейка, TS 15 | |||
33.12 12 06 Аксессуары | 120 x 122 x 55 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
33.12 12 09 Аксессуары | 120 x 122 x 85 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 24 | DIN-рейка, TS 35/7,5 | |||
33.12 12 11 Аксессуары | 120 x 122 x 105 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 24 | DIN-рейка, TS 35/7,5 | |||
33.12 16 09 Аксессуары | 120 x 160 x 90 | |||
10.01 20 07 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
33.12 16 14 Аксессуары | 120 x 160 x 140 | |||
10.01 20 07 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
33.12 20 08 Аксессуары | 120 x 200 x 75 | |||
10.01 20 08 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 26 | DIN-рейка, TS 35/7,5 | |||
33.12 20 09 Аксессуары | 120 x 200 x 90 | |||
10.01 20 08 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 26 | DIN-рейка, TS 35/7,5 | |||
33.12 24 10 Аксессуары | 120 x 240 x 100 | |||
10.01 20 09 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 27 | DIN-рейка, TS 35/7,5 | |||
33.15 20 08 Аксессуары | 150 x 200 x 75 | |||
10.01 20 10 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 28 | DIN-рейка, TS 35/7,5 | |||
33.16 24 09 Аксессуары | 160 x 240 x 90 | |||
10.01 20 11 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 27 | DIN-рейка, TS 35/7,5 | |||
33.16 24 12 Аксессуары | 160 x 240 x 120 | |||
10.01 20 12 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 04 | Резьбовая втулка, M4, 10 шт. | |||
10.06 13 29 | DIN-рейка, TS 35/7,5 | |||
33.20 36 15 Аксессуары | 200 x 360 x 149 | |||
10.01 20 13 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 70 04 | Резьбовая втулка, M4, 10 шт. | |||
10.06 13 30 | DIN-рейка, TS 35/7,5 | |||
33.23 30 09 Аксессуары | 230 x 300 x 85 | |||
10.01 20 14 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 31 | DIN-рейка, TS 35/7,5 | |||
33.23 30 11 Аксессуары | 230 x 300 x 110 | |||
10.01 20 14 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 31 | DIN-рейка, TS 35/7,5 |
Свяжитесь с нашими специалистами по телефону +7 (495) 984-25-11 или напишите нам: orders@phoenix-mecano.ru
Наши заказчики
Заказать звонок
Обратная связь
Заполните контактную форму и наш специалист свяжется с Вами
в ближайшее время!
Ваша заявка отправлена
В ближайшее время наш специалист с вами свяжется
