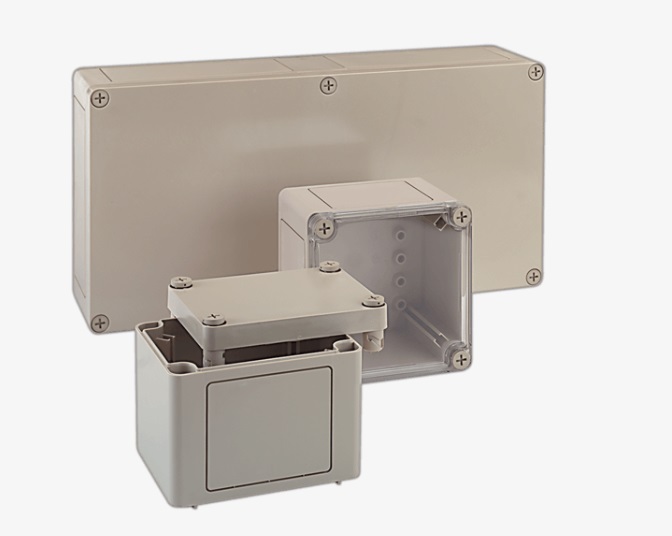

Стандартные корпуса из поликарбоната с фланцем
Благодаря возможности комбинирования нескольких корпусов этой серии, стандартные корпуса из поликарбоната с фланцем находят свое применение во многих областях производства. Среди основных преимуществ данной серии можно выделить следующие:
Фланцевые отверстия подходят для установки любого типа фланца: глухого, с отверстиями или соединительного – в зависимости от дальнейшего использования корпуса.
Крышка корпуса (как стандартная, так и прозрачная) крепится к основанию при помощи фланцевого соединения.
Корпуса этой серии имеют степень защиты IP 65 и предназначены для применения в помещении.
Наиболее часто стандартные корпуса из поликарбоната с фланцем применяются:
поликарбонат
RAL 7032, галечный серый, крышка – прозрачная
-40°С до +100°С
корпус с выемкой под фланец, крышка с замком быстрой фиксации, 4 резьбовые втулки.
корпус: самогасящийся, UL 94 V-0
прозрачная крышка: UL 94 V-2
>18 кВ/мм, IEC 60243-1
с низким содержанием галогена
>1015 Ом, IEC 60093
IP 65
7 Дж в соответствии с ГОСТ 31610.0-2014
полностью изолирован в соответствии с VDE 0100
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист |
---|---|---|---|
17.01 10 00 Аксессуары | 134 x 170 x 130 | ||
10.03 11 04 | Наружные крепления, 4 шт. | ||
10.03 50 03 | Резьбовая втулка, 10 шт. | ||
10.06 17 04 | DIN-рейка, TS 32 | ||
10.06 17 24 | DIN-рейка, TS 35/7,5 | ||
10.06 21 00 | Шина заземления | ||
17.00 31 00 | Глухой фланец | ||
17.00 36 00 | Соединительный фланец | ||
17.00 41 00 | Дополнительные крепежные клинья, 10 шт. | ||
17.00 42 00 | Крепежные уголки, 4 шт. | ||
17.01 60 00 | Монтажная плата для установки электро-механических компонентов | ||
17.02 10 00 Аксессуары | 170 x 170 x 130 | ||
10.03 11 04 | Наружные крепления, 4 шт. | ||
10.03 50 03 | Резьбовая втулка, 10 шт. | ||
10.06 17 04 | DIN-рейка, TS 32 | ||
10.06 17 24 | DIN-рейка, TS 35/7,5 | ||
10.06 21 00 | Шина заземления | ||
17.00 31 00 | Глухой фланец | ||
17.00 36 00 | Соединительный фланец | ||
17.00 41 00 | Дополнительные крепежные клинья, 10 шт. | ||
17.00 42 00 | Крепежные уголки, 4 шт. | ||
17.02 60 00 | Монтажная плата для установки электро-механических компонентов | ||
17.03 10 00 Аксессуары | 170 x 269 x 130 | ||
10.03 11 04 | Наружные крепления, 4 шт. | ||
10.03 50 03 | Резьбовая втулка, 10 шт. | ||
10.06 17 01 | DIN-рейка, TS 32 | ||
10.06 17 22 | DIN-рейка, TS 35/7,5 | ||
10.06 21 01 | Шина заземления | ||
17.00 31 00 | Глухой фланец | ||
17.00 32 00 | Глухой фланец | ||
17.00 33 00 | Фланец PG II (10 x PG9 / PG13,5; 4 x PG11 / PG16; 2 x PG21 / PG29) | ||
17.00 34 00 | Фланец PG II (19 x PG9 / PG15,5) | ||
17.00 35 00 | Фланец PG II (16 x PG11 / PG16) | ||
17.00 36 00 | Соединительный фланец | ||
17.00 37 00 | Соединительный фланец | ||
17.00 41 00 | Дополнительные крепежные клинья, 10 шт. | ||
17.00 42 00 | Крепежные уголки, 4 шт. | ||
17.03 60 00 | Монтажная плата для установки электро-механических компонентов | ||
17.04 10 00 Аксессуары | 269 x 269 x 130 | ||
10.03 11 04 | Наружные крепления, 4 шт. | ||
10.03 50 03 | Резьбовая втулка, 10 шт. | ||
10.06 17 02 | DIN-рейка, TS 32 | ||
10.06 17 22 | DIN-рейка, TS 35/7,5 | ||
10.06 21 01 | Шина заземления | ||
17.00 32 00 | Глухой фланец | ||
17.00 33 00 | Фланец PG II (10 x PG9 / PG13,5; 4 x PG11 / PG16; 2 x PG21 / PG29) | ||
17.00 34 00 | Фланец PG II (19 x PG9 / PG15,5) | ||
17.00 35 00 | Фланец PG II (16 x PG11 / PG16) | ||
17.00 37 00 | Соединительный фланец | ||
17.00 41 00 | Дополнительные крепежные клинья, 10 шт. | ||
17.00 42 00 | Крепежные уголки, 4 шт. | ||
17.04 60 00 | Монтажная плата для установки электро-механических компонентов | ||
17.05 10 00 Аксессуары | 269 x 540 x 130 | ||
10.03 11 04 | Наружные крепления, 4 шт. | ||
10.03 50 03 | Резьбовая втулка, 10 шт. | ||
10.06 17 03 | DIN-рейка, TS 32 | ||
10.06 17 23 | DIN-рейка, TS 35/7,5 | ||
10.06 21 02 | Шина заземления | ||
17.00 32 00 | Глухой фланец | ||
17.00 33 00 | Фланец PG II (10 x PG9 / PG13,5; 4 x PG11 / PG16; 2 x PG21 / PG29) | ||
17.00 34 00 | Фланец PG II (19 x PG9 / PG15,5) | ||
17.00 35 00 | Фланец PG II (16 x PG11 / PG16) | ||
17.00 37 00 | Соединительный фланец | ||
17.00 41 00 | Дополнительные крепежные клинья, 10 шт. | ||
17.00 42 00 | Крепежные уголки, 4 шт. | ||
17.05 60 00 | Монтажная плата для установки электро-механических компонентов | ||
17.06 10 00 Аксессуары | 269 x 441 x 130 | ||
10.03 11 04 | Наружные крепления, 4 шт. | ||
10.03 50 03 | Резьбовая втулка, 10 шт. | ||
10.06 17 25 | DIN-рейка, TS 35/7,5 | ||
10.06 20 11 | Шина заземления | ||
17.00 32 00 | Глухой фланец | ||
17.00 33 00 | Фланец PG II (10 x PG9 / PG13,5; 4 x PG11 / PG16; 2 x PG21 / PG29) | ||
17.00 34 00 | Фланец PG II (19 x PG9 / PG15,5) | ||
17.00 35 00 | Фланец PG II (16 x PG11 / PG16) | ||
17.00 37 00 | Соединительный фланец | ||
17.00 41 00 | Дополнительные крепежные клинья, 10 шт. | ||
17.00 42 00 | Крепежные уголки, 4 шт. | ||
17.06 60 00 | Монтажная плата для установки электро-механических компонентов |
