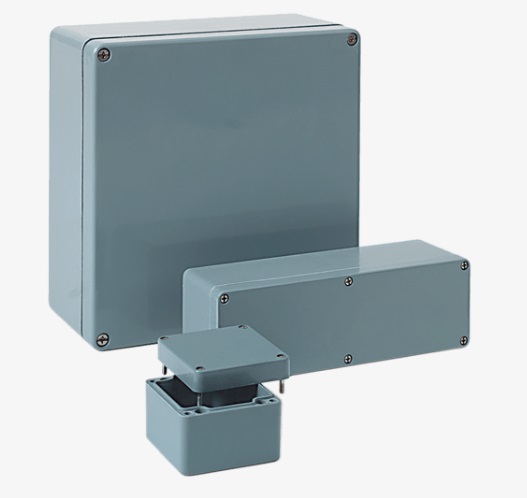

Стандартные корпуса из полиэстера

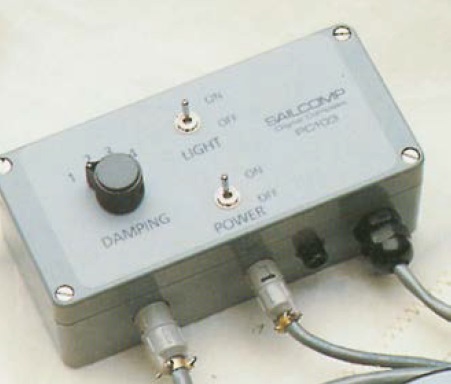

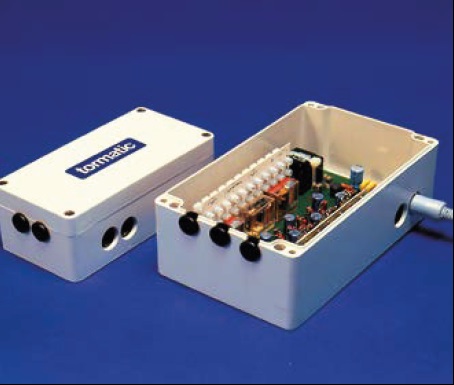

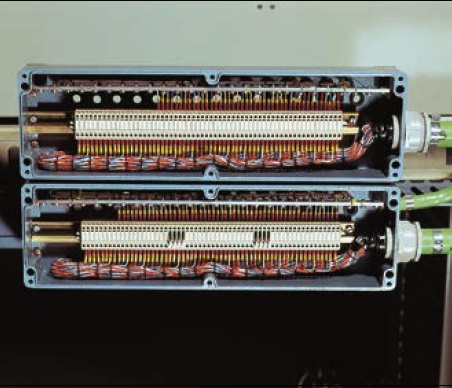

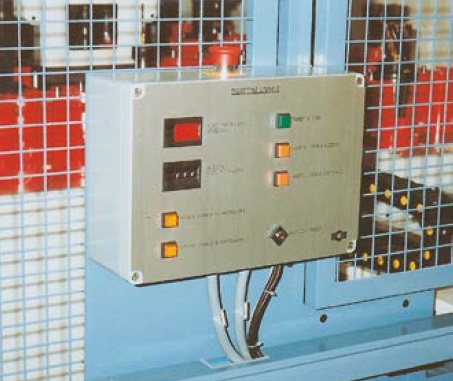

Благодаря своей универсальной конструкции стандартные корпуса из полиэстера прекрасно подходят для установки электронно-механических компонентов (клемм и т.д.) и применяются, к примеру, в машиностроении как в качестве стандартных клеммных коробок, так и как распределительные шкафы управления.
По сравнению со стандартными шкафами управления, корпуса из полиэстера более легкие и, тем не менее, более прочные, их ударная прочность составляет 7 Дж в соответствии с ГОСТ 31610.0-2014.
Общепромышленные стандартные корпуса из полиэстера обеспечивают эффективную и надежную защиту внутренних компонентов от влияния агрессивных кислот, масел и жиров, к примеру, на пищевом или химическом производстве.
Корпуса этой серии опционально доступны в 25 типоразмерах: от 55 х 55 х 37 мм до 406 х 401 х 201 мм и совместимы с широким рядом комплектующих, что позволяет подобрать оптимальное решение для любой области применения.
армированный стекловолокном реактоплатичный полиэстер
RAL 7000, cерая белка, другие цвета – по запросу
с уплотнителем из хлоропрена (CR): от -40°С до +100°С
корпус состоит из крышки, уплотнителя, оснащен невыпадающими болтами +/- из нержавеющей стали и о основания, оснащенного 2 или 4 болтами заземления.
самозатухающий, UL 94 V-0
18 кВ/мм IEC 60243-1
без содержания галогена
1012 Ом IEC 60093
E66473
IP 66 (IP67 по запросу)
7 Дж в соответствии с ГОСТ 31610.0-2014
полностью изолирован в соответствии с VDE 0100
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Тип | Чертеж | Техлист | 3D |
---|---|---|---|---|---|
02.06 06 03 | 55 x 55 x 37 | POS 02010 | |||
02.06 06 06 | 55 x 55 x 59 | POS 02015 | |||
02.08 08 06 Аксессуары | 75 x 80 x 56 | POS 02020 | |||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 10 03 | DIN-рейка, TS 15 | ||||
12.01 80 01 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 08 08 Аксессуары | 75 x 80 x 75 | POS 02025 | |||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 10 03 | DIN-рейка, TS 15 | ||||
12.01 80 01 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 11 06 Аксессуары | 75 x 110 x 56 | POS 02030 | |||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.03 11 03 | Наружные крепления | ||||
10.06 11 02 | DIN-рейка, TS 15 | ||||
12.01 80 01 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 11 08 Аксессуары | 75 x 110 x 75 | POS 02035 | |||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.03 11 03 | Наружные крепления | ||||
10.06 11 02 | DIN-рейка, TS 15 | ||||
12.01 80 01 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 16 06 Аксессуары | 75 x 160 x 56 | POS 02040 | |||
10.01 11 05 | Монтажная плата | ||||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 11 02 | DIN-рейка, TS 15 | ||||
12.01 80 05 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 16 08 Аксессуары | 75 x 160 x 75 | POS 02045 | |||
10.01 11 05 | Монтажная плата | ||||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 10 08 | DIN-рейка, TS 15 | ||||
12.01 80 05 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 19 06 Аксессуары | 75 x 190 x 56 | POS 02050 | |||
10.01 11 07 | Монтажная плата | ||||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 10 10 | DIN-рейка, TS 15 | ||||
12.01 80 05 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 19 08 Аксессуары | 75 x 190 x 75 | POS 02055 | |||
10.01 11 07 | Монтажная плата | ||||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 10 10 | DIN-рейка, TS 15 | ||||
12.01 80 05 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 23 06 Аксессуары | 75 x 230 x 56 | POS 02060 | |||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 11 05 | DIN-рейка, TS 15 | ||||
12.01 80 06 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.08 23 08 Аксессуары | 75 x 230 x 75 | POS 02065 | |||
10.03 11 01 | Наружные крепления, 4 шт. | ||||
10.06 11 05 | DIN-рейка, TS 15 | ||||
12.01 80 06 | Пломбируемые винты крышки | ||||
12.01 90 01 | Пломбируемый винт | ||||
02.10 32 08 Аксессуары | 100 x 320 x 81 | POS 02070 | |||
10.01 10 06 | Монтажная плата | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 11 06 | DIN-рейка, TS 15 | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.12 12 09 Аксессуары | 120 x 122 x 91 | POS 02075 | |||
10.01 10 07 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 21 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 01 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.12 22 09 Аксессуары | 120 x 220 x 91 | POS 02080 | |||
10.01 10 08 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 22 | DIN-рейка,TS 35/7,5 | ||||
10.06 20 02 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.16 16 09 Аксессуары | 160 x 160 x 91 | POS 02085 | |||
10.01 10 10 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 23 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 04 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.16 26 09 Аксессуары | 160 x 260 x 91 | POS 02090 | |||
10.01 10 11 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 24 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 05 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.16 36 09 Аксессуары | 160 x 360 x 91 | POS 02095 | |||
10.01 10 12 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 25 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 03 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.16 56 09 Аксессуары | 160 x 560 x 91 | POS 02100 | |||
10.01 10 13 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 26 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 06 | Шина заземления | ||||
12.01 80 07 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.25 26 12 Аксессуары | 250 x 255 x 121 | POS 02105 | |||
10.01 11 15 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 34 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 05 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.25 26 16 Аксессуары | 250 x 255 x 161 | POS 02110 | |||
10.01 11 15 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 34 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 05 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
02.25 40 12 Аксессуары | 250 x 400 x 121 | POS 02115 | |||
10.01 11 16 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 27 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 11 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.25 40 16 Аксессуары | 250 x 400 x 161 | POS 02120 | |||
10.01 11 16 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 27 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 11 | Шина заземления | ||||
12.01 80 06 | Пломбируемые винты крышки | ||||
02.25 60 12 Аксессуары | 250 x 600 x 121 | POS 02125 | |||
10.01 11 17 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 28 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 12 | Шина заземления | ||||
12.01 80 07 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.36 36 09 Аксессуары | 360 x 360 x 91 | POS 02130 | |||
10.01 11 18 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 25 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 03 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.41 40 12 Аксессуары | 405 x 400 x 121 | POS 02135 | |||
10.01 11 19 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 27 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 11 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт | ||||
02.41 40 20 Аксессуары | 406 x 401 x 201 | POS 02140 | |||
10.01 11 19 | Монтажная плата | ||||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | ||||
10.03 11 02 | Наружные крепления, 4 шт. | ||||
10.06 14 27 | DIN-рейка, TS 35/7,5 | ||||
10.06 20 11 | Шина заземления | ||||
12.01 80 08 | Пломбируемые винты крышки | ||||
12.01 90 02 | Пломбируемый винт |
