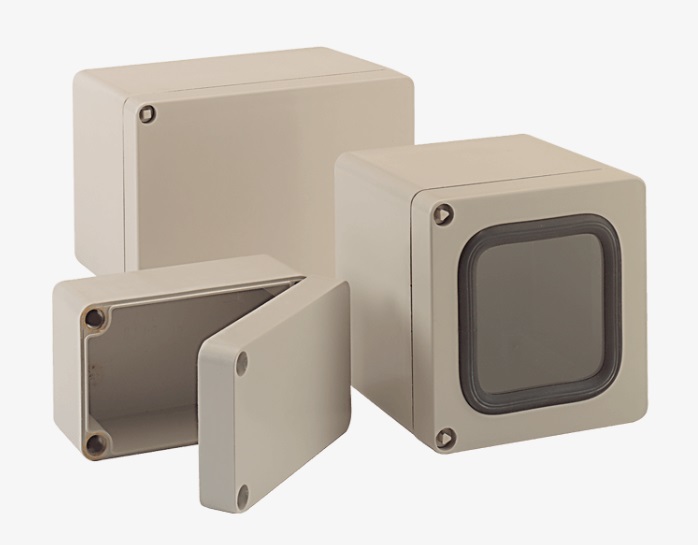

Корпуса из полиэстера серии Mini-Polyglas
Серия корпусов из полиэстера Mini-Polyglas представляет собой уменьшенный по габаритам аналог серии Polyglas. Наиболее часто применяются для установки электронных компонентов контрольно-измерительных систем. Обеспечивают эффективную и надежную защиту от негативного влияния агрессивных жидкостей и веществ на производственных объектах. Возможно использование как в помещении, так и на открытом воздухе для защиты:
Систем контроля и управления
армированный стекловолокном реактоплатичный полиэстер
RAL 7038, агатовый серый, другие цвета – по запросу
со стандартной крышкой: от -40°С до +100°С
со смотровым окном: от -40°С до +80°С
корпус состоит из основания и крышки, замок в комплект не входит, поставляется отдельно, в нижней части – запрессованные втулки для фиксации.
самозатухающий, UL 94 V-0
18 кВ/мм IEC 60243-1
без содержания галогена
>1012 Ом IEC 60093
E66473
IP 66
7 Дж в соответствии с ГОСТ 31610.0-2014
полностью изолирован в соответствии с VDE 0100
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
21.12 20 00 Аксессуары | 120 x 200 x 100 | |||
10.01 12 07 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
21.16 26 00 Аксессуары | 160 x 260 x 100 | |||
10.01 12 08 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
21.16 34 00 Аксессуары | 160 x 340 x 100 | |||
10.01 12 09 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
21.20 15 00 Аксессуары | 200 x 150 x 100 | |||
10.01 12 10 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
21.20 20 00 Аксессуары | 200 x 200 x 170 | |||
10.01 12 01 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
21.20 30 00 Аксессуары | 120 x 200 x 100 | |||
10.01 12 02 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
22.12 20 00 Аксессуары | 160 x 260 x 100 | |||
10.01 12 07 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
22.16 26 00 Аксессуары | 160 x 340 x 100 | |||
10.01 12 08 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
22.16 34 00 Аксессуары | 160 x 340 x 100 | |||
10.01 12 09 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
22.20 15 00 Аксессуары | 200 x 150 x 100 | |||
10.01 12 10 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
22.20 20 00 Аксессуары | 200 x 200 x 170 | |||
10.01 12 01 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. | |||
22.20 30 00 Аксессуары | 200 x 300 x 170 | |||
10.01 12 02 | Монтажная плата | |||
10.03 10 08 | Наружные крепления, 4 шт. | |||
10.04 70 05 | Торцевой ключ, винт с крестовиной | |||
10.04 70 03 | Торцевой ключ, трехгранный, 8 мм | |||
10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
21.63 00 03 | Винт, трехгранный, 8 мм | |||
21.63 00 04 | Винты, четырехгранные, 8 мм, 2 шт. | |||
21.63 00 05 | Винты с крестовиной, 2 шт. | |||
21.63 00 24 | Четырехгранный винт, 6 мм, 2 шт. |
