- Высокопрочные корпуса из полиамида/ПВХ для применения в области систем автоматизации
- Увеличенное внутреннее пространство для установки компонентов
- Технология применения профилей позволяет произвести корпус любой длины
- Прочная и надежная конструкция

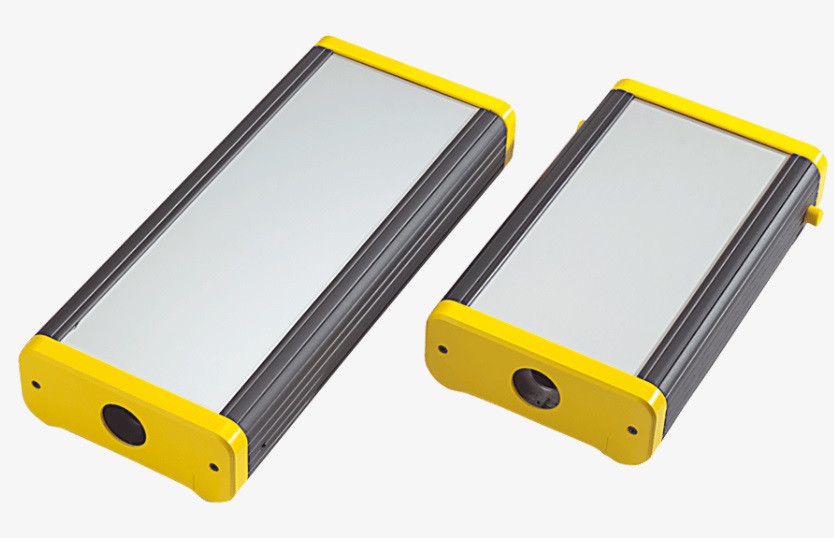

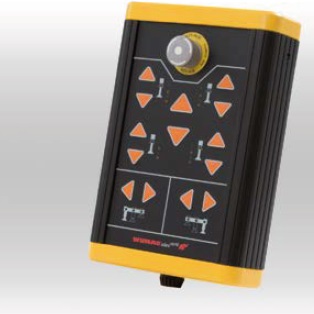

Корпуса для ручных приборов управления серии Pilot 50
Корпуса для ручных приборов управления серии Pilot 50 отличается своей универсальной конструкцией и наиболее часто применяется в области станкостроения, а также в системах автоматизации для защиты чувствительной и дорогостоящей электроники от негативного влияния агрессивной атмосферы на производстве.
Серия корпусов Pilot 50 обеспечивает наиболее оптимальные условия для установки малогабаритных систем контроля и панелей управления. Конструкция состоит из внутреннего и внешнего профилей и позволяет обеспечить эффективную защиту даже в самых суровых условиях.
Система профилей позволяет произвести корпус любой длины.
полиамид 6 / ПВХ
концевые вставки: RAL 1003, сигнальный желтый; профиль из ПВХ: RAL 9005, глубокий черный
от -20°С до +70°С
корпус состоит из концевых вставок из ПВХ-профиля, передней и задней панелей, двух наружных концевых вставок с резьбовыми отверстиями М25 под кабельный ввод.
UL 94 HB
IP 65
5 Дж
Скачать опросный лист
Технические данные
| Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
|---|---|---|---|---|

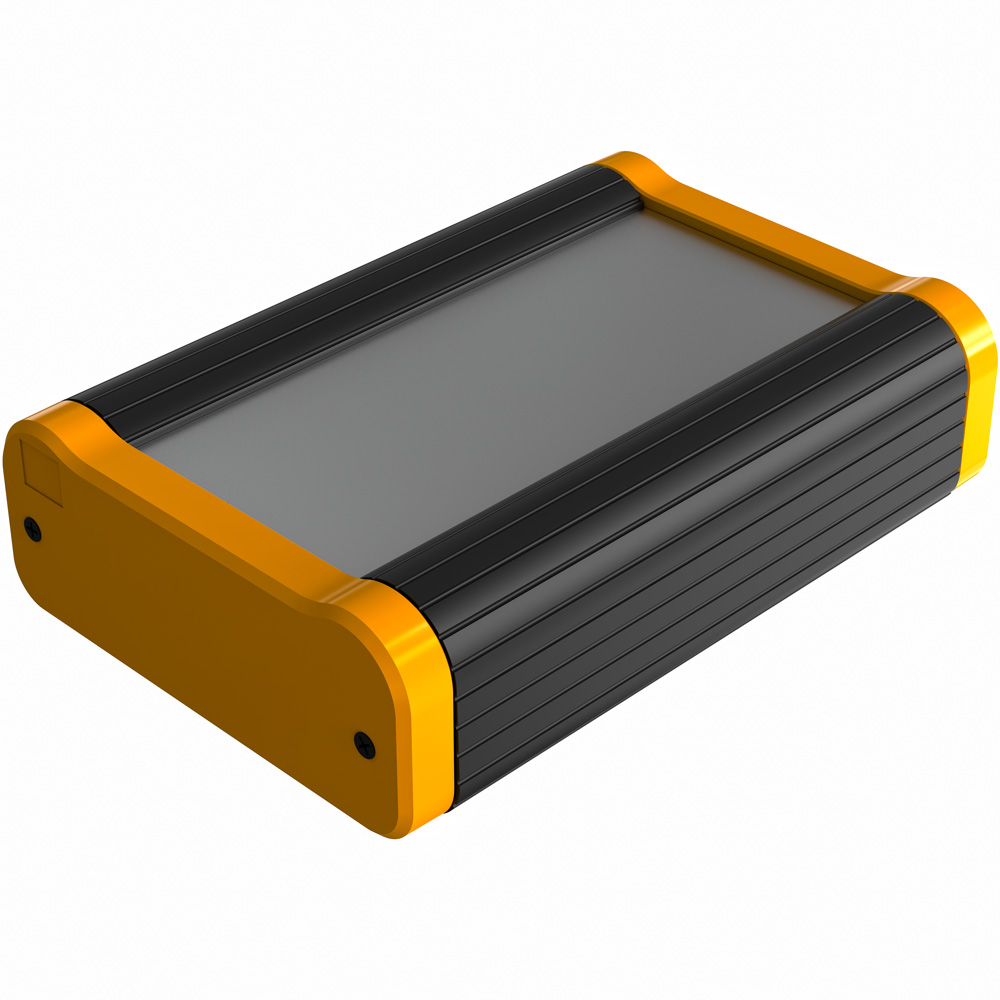

| 29.11 00 00 Аксессуары | 191 x 280 x 76 | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепление на стену | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.11 00 01 | Задняя стенка | |||
| 29.11 00 02 | Передняя панель | |||
| 29.11 10 00 Аксессуары | 191 x 280 x 76 | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепление на стену | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.11 00 01 | Задняя стенка | |||
| 29.11 00 02 | Передняя панель | |||
| 29.12 00 00 Аксессуары | 191 x 330 x 76 | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.12 00 01 | Задняя стенка | |||
| 29.12 00 02 | Передняя панель | |||
| 29.12 10 00 Аксессуары | 191 x 330 x 76 | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепление на стену | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.12 00 01 | Задняя стенка | |||
| 29.12 00 02 | Передняя панель | |||
| 29.13 00 00 Аксессуары | 191 x 440 x 76 | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепление на стену | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.13 00 01 | Задняя стенка | |||
| 29.13 00 02 | Передняя панель | |||
| 29.13 10 00 Аксессуары | 191 x 440 x 76 | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепление на стену | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.13 00 01 | Задняя стенка | |||
| 29.13 00 02 | Передняя панель | |||
| 29.19 00 00 Аксессуары | по запросу | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепление на стену | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.19 00 01 | Задняя стенка | |||
| 29.19 00 02 | Передняя панель | |||
| 29.19 10 00 Аксессуары | по запросу | |||
| 29.00 00 50 | Пружинные гайки М4 для внутреннего крепления, 4 шт. | |||
| 29.00 00 60 | Крепления с пружинными гайками для установки печатных плат, 4 шт. | |||
| 29.00 00 70 | Крепление на стену | |||
| 29.00 00 80 | Магнитное крепление на стену | |||
| 29.00 10 00 | Крепление на стену | |||
| 29.19 00 01 | Задняя стенка | |||
| 29.19 00 02 | Передняя панель | |||
