- Корпуса для ручных приборов управления для применения в области систем автоматизации
- Высокопрочная конструкция из полиамида или полиэстера
- Опционально доступно исполнение с ручкой или со встроенным кабельным вводом (Pilot 10, 20)

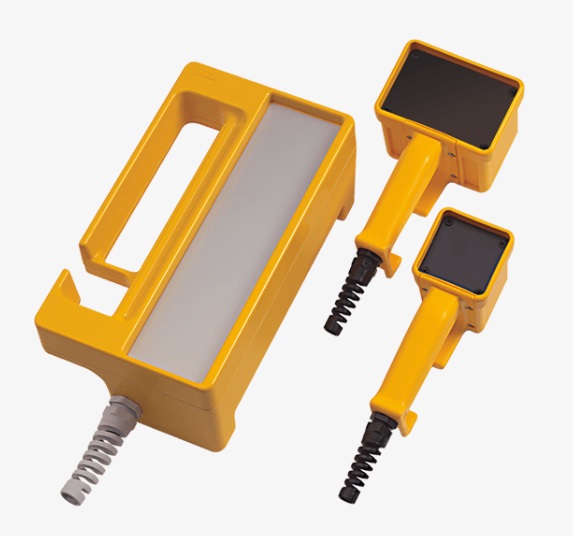

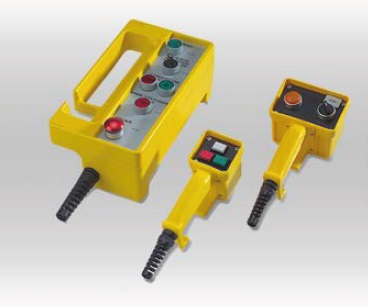

Корпуса для ручных приборов управления серии Pilot 10/20/30
Корпуса для ручных приборов управления Pilot 10/20/30 предназначены для установки кнопок и переключающих элементов. Конструкция корпуса предусматривает возможность установки модулей с кнопками и переключателями (до 10 шт.), количество которых зависит от размера корпуса и области его применения.
Встроенная ручка обеспечивает прочный хват и предотвращает выпадение корпуса из рук, а также способствует удобной фиксации прибора на вертикальной поверхности.
Среди прочих преимуществ корпусов серии Pilot 10/20/30 можно выделить следующие:
- Корпус изготовлен из высокопрочного небьющегося полиамида
- Степень защиты – IP 65
- Удобный и беспрепятственный доступ к внутренним компонентам
- Встроенный кабельный ввод с гибкой защитой и шнуром
Pilot 10, Pilot 20 - полиамид, Pilot 30 – полиэстер
Pilot 10, Pilot 20 - RAL 1003, сигнальный желтый, Pilot 30 – RAL 1021, рапсово-желтый
от -40°С до +60°С

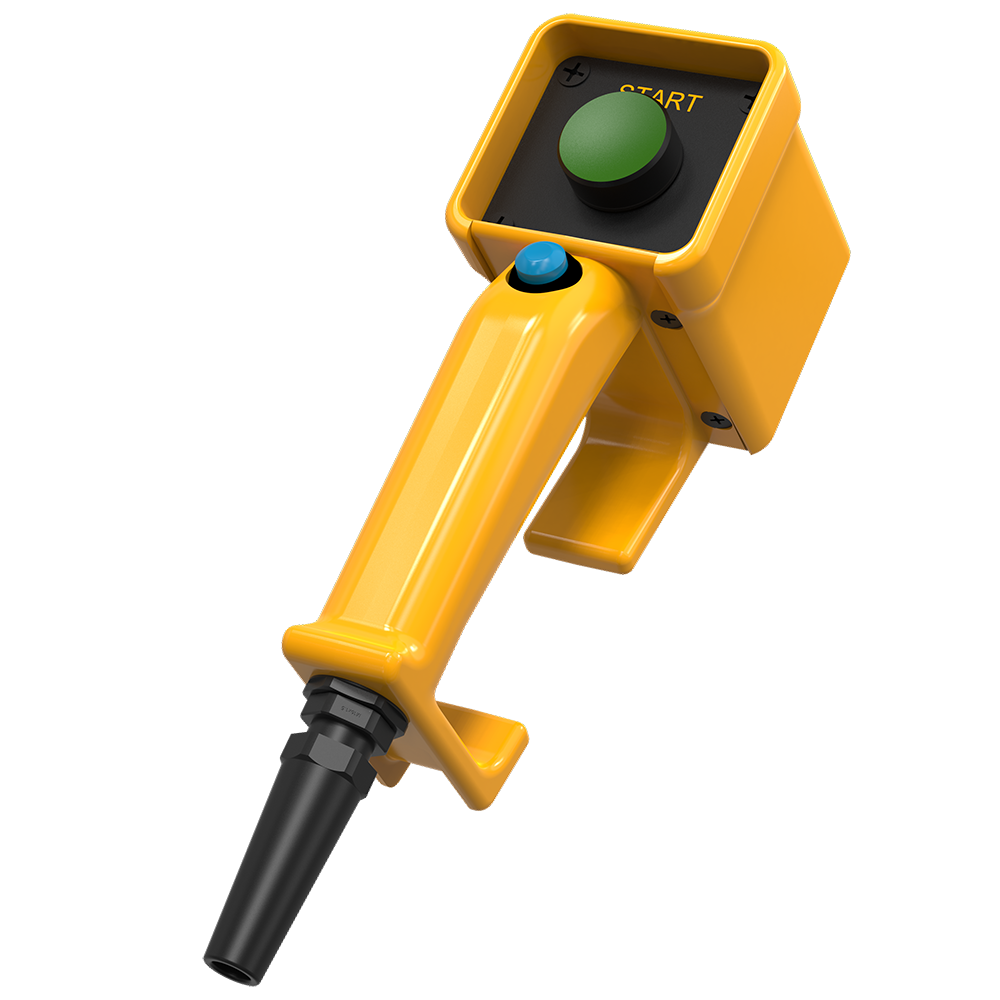

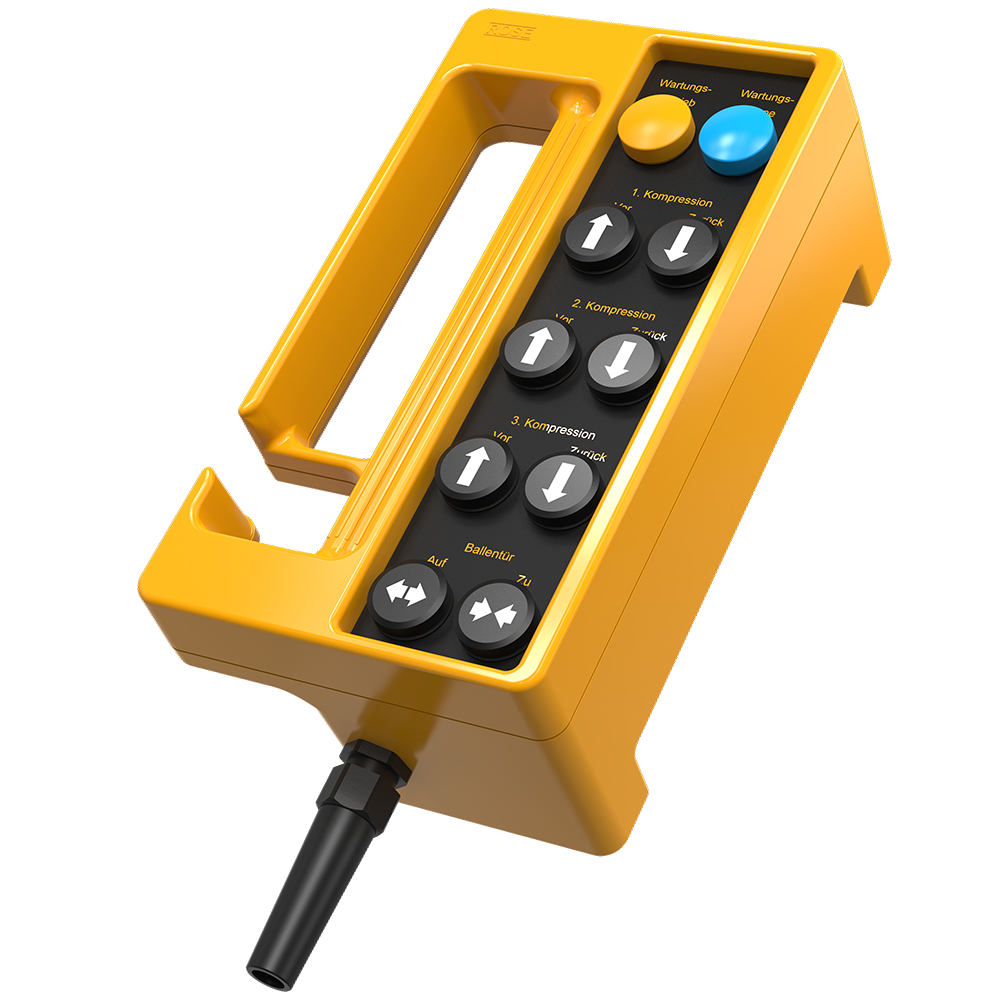

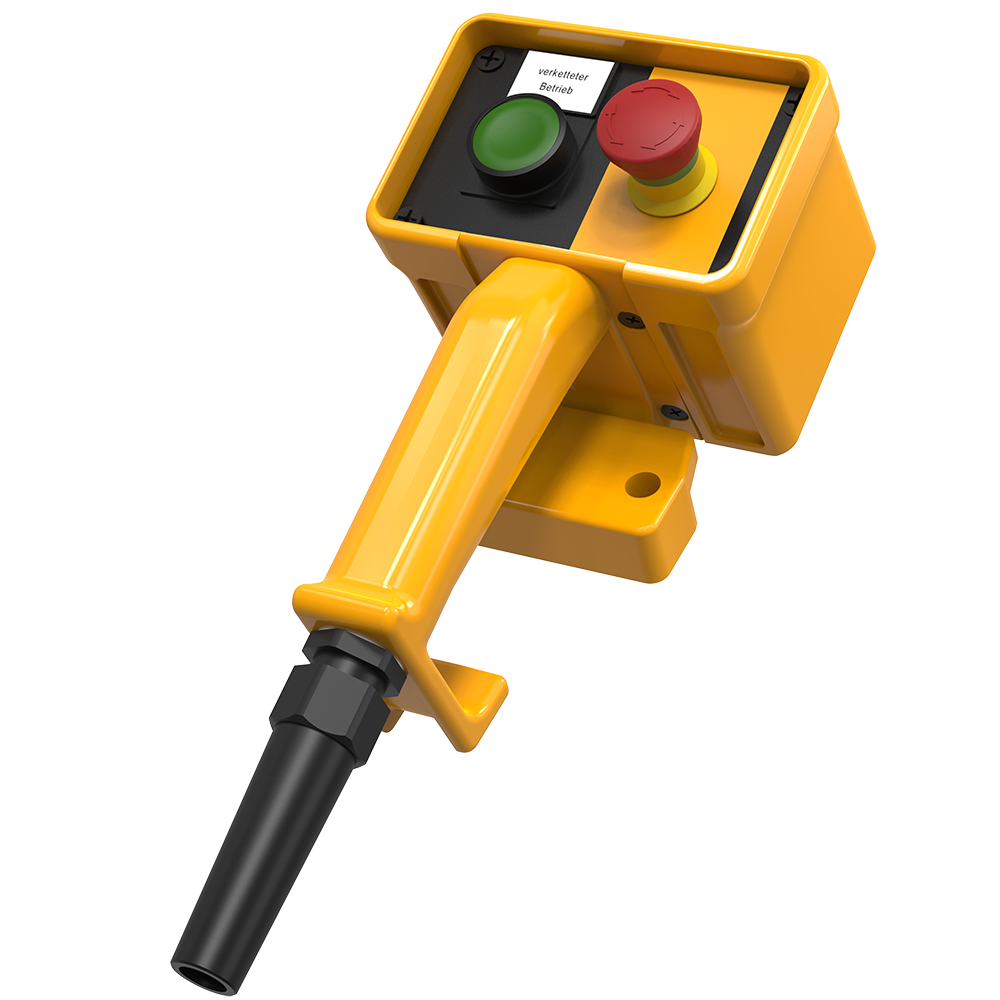

Pilot 10, Pilot 20 – корпус с ручкой, отверстием для кабеля М 20 х 1,5 и передней панелью с крепежными болтами для сборки корпуса и фиксации к вертикальной поверхности. Pilot 30 – корпус состоит из двух частей, оснащен самоклеящейся алюминиевой передней панелью, болтами для сборки корпуса и фиксации к вертикальной поверхности.
Pilot 10, Pilot 20 - UL 94 HB
Pilot 30 – UL 94 V-0
Pilot 10, Pilot 20 – IP 65, Pilot 30 – IP 66
7 Дж
Скачать опросный лист
Технические данные
| Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
|---|---|---|---|---|
| 29.30 01 00 Аксессуары | 115/75 x 93 x 200 | |||
| 29.31 00 00 | Монтажная плата | |||
| 29.60 01 00 | Крепление к стене | |||
| 29.40 02 00 Аксессуары | 70/75 x 93 x 190 | |||
| 29.60 01 00 | Крепление к стене | |||
| 29.50 01 00 Аксессуары | 164/75 x 116 x 295 | |||
| 29.60 01 00 | Крепление к стене | |||
