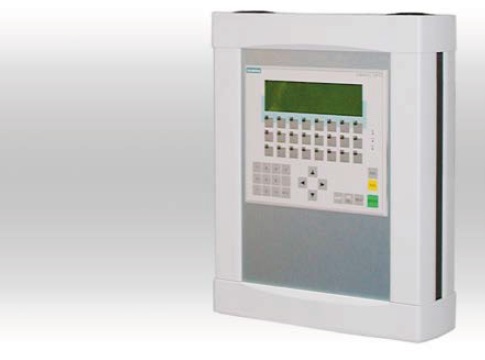

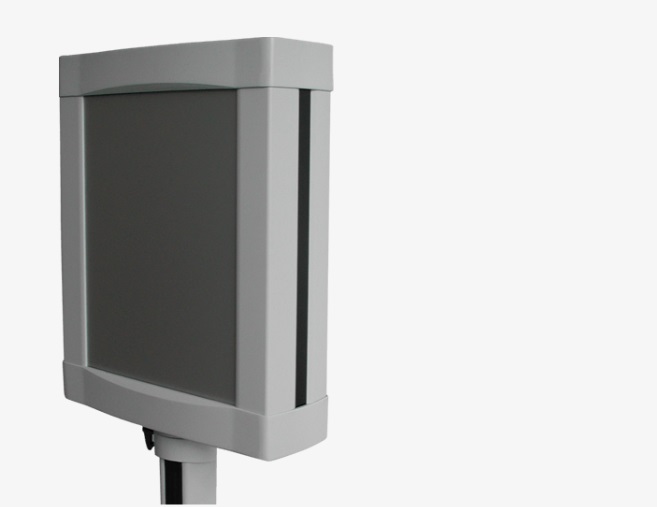

Корпуса для приборов обслуживания серии Comtronic
Серия корпусов Comtronic отличается своими компактными размерами, наиболее часто используется для установки систем контроля и управления. Особая конструкция из алюминиевого профиля позволяет обеспечить оптимальны уровень тепла, выделяемого компонентами, установленными внутри корпуса.
Возможно исполнение корпуса шириной 266/351 мм и глубиной 91/127 мм, длина корпуса определяется в индивидуальном порядке.
По запросу передняя панель корпуса может быть укомплектована различными дисплеями, системами контроля, кнопками, мембранными клавиатурами и т.д.
Наиболее часто серия Comtronic применяется для установки систем управления и компактных промышленных ПК.
профиль: сплав алюминия AlMgSi
крышка: сплав алюминия AlSi 12 (Fe)
порошковое напыление
корпус и крышка – RAL 7035, светло-серый
направляющие - RAL 9005, глубокий черный
-30°С до +65°С
корпус с задней стенкой на винтах или на шарнирах, комплект крепления для передней панели. Передняя панель в комплект не входит, поставляется по предварительному заказу.
IP 65
при комплектации окном: IP 54
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист |
---|---|---|---|
20.80 10 10 Аксессуары | 442 x 365 x 118 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 02 | Комплект ручек | ||
20.80 90 04 | Защитный элемент | ||
20.80 91 01 | Передняя панель | ||
20.80 10 20 Аксессуары | 612 x 365 x 118 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 03 | Комплект ручек | ||
20.80 90 04 | Защитный элемент | ||
20.80 91 02 | Передняя панель | ||
20.80 10 99 Аксессуары | SL x 365 x 118 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 99 | Комплект ручек | ||
20.80 90 04 | Защитный элемент | ||
20.80 91 98 | Передняя панель | ||
20.80 11 10 Аксессуары | 442 x 365 x 118 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 02 | Комплект ручек | ||
20.80 90 04 | Защитный элемент | ||
20.80 91 01 | Передняя панель | ||
20.80 11 20 Аксессуары | 612 x 365 x 118 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 03 | Комплект ручек | ||
20.80 90 04 | Защитный элемент | ||
20.80 91 02 | Передняя панель | ||
20.80 11 99 Аксессуары | SL x 365 x 118 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 99 | Комплект ручек | ||
20.80 90 04 | Защитный элемент | ||
20.80 91 98 | Передняя панель | ||
20.80 40 10 Аксессуары | 442 x 453 x 153 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 02 | Защитный элемент | ||
20.80 91 03 | Передняя панель | ||
20.80 40 20 Аксессуары | 612 x 453 x 153 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 03 | Защитный элемент | ||
20.80 91 04 | Передняя панель | ||
20.80 40 99 Аксессуары | SL x 453 x 153 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 99 | Защитный элемент | ||
20.80 91 99 | Передняя панель | ||
20.80 42 10 Аксессуары | 442 x 453 x 153 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 02 | Защитный элемент | ||
20.80 91 03 | Передняя панель | ||
20.80 42 20 Аксессуары | 612 x 453 x 153 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 03 | Комплект ручек | ||
20.80 91 04 | Передняя панель | ||
20.80 42 99 Аксессуары | SL x 453 x 153 | ||
10.03 31 01 | Монтажный уголок с болтами и пружинными гайками М5 | ||
10.03 60 01 | Пружинные гайки M5, 8 шт. | ||
20.80 90 01 | Крепление к стене | ||
20.80 90 99 | Комплект ручек | ||
20.80 91 99 | Передняя панель |
Свяжитесь с нашими специалистами по телефону +7 (495) 984-25-11 или напишите нам: orders@phoenix-mecano.ru
