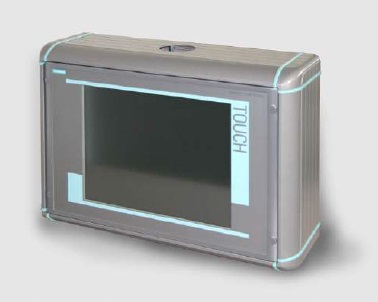

Корпуса для приборов обслуживания серии Commander SL 3000

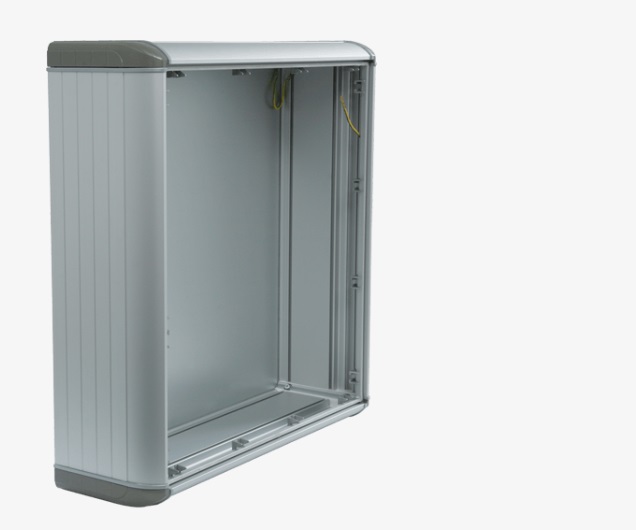

Корпус серии Commander SL 3000 имеет степень защиты IP 65 и изготовлен из алюминиевого профиля с двойными стенками, является одним из самых прочных среди остальных представителей серии Commander. По запросу возможно изготовление из 4 представленных видов профиля, отличающихся по монтажной глубине: 70, 125, 170 или 220 мм.
Одним из наиболее важных преимуществ данной серии является возможность комбинирования корпусов разных габаритов между собой. Именно это, а также особая конструкция корпуса с применением профиля с двойными стенками, позволяет создавать крупногабаритные корпусные системы размером до 1500 х 1500 х 675 мм.

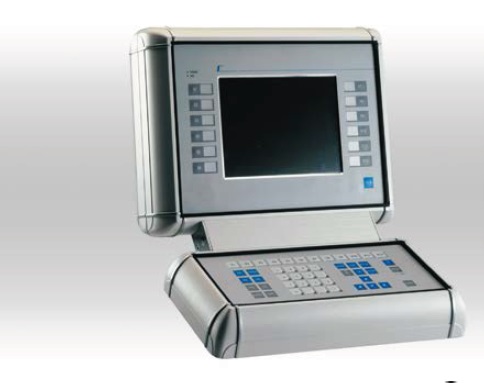

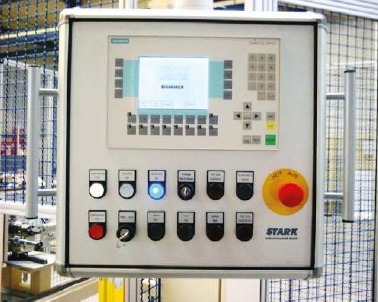

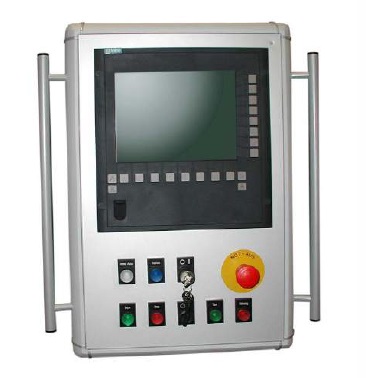

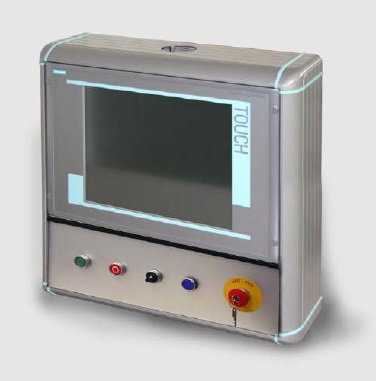

По запросу возможна комплектация передней панели различными электромеханическими компонентами: дисплеями, панелями управления, кнопками, мембранными клавиатурами и т.д. Боковые профили и задняя панель корпуса могут быть также использованы для дополнительной установки компонентов.
По запросу также возможно осуществление дополнительной механической обработки, которая включает в себя установку внутренних компонентов, окрашивание, нанесение надписи/логотипа Вашей компании.
профиль – AlMgSi
угловые элементы – AlSi 12 Cu1 (Fe)
порошковое напыление
корпус – RAL 7035, светло-серый
по запросу возможно окрашивание в любой цвет
-30°С до +80°
корпус с задней стенкой, монтажный комплект, защитный профиль с угловыми элементами.
IP 65
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист |
---|---|---|---|
20.30 99 99 Аксессуары | |||
10.03 31 01 | Монтажный комплект | ||
10.99 20 01 | Выдвижная полка для клавиатуры | ||
10.99 20 02 | Подставка для мышки | ||
20.60 10 01 | Крепежный комплект М4 для передней панели, 12 предметов | ||
20.60 10 02 | Крепежный комплект М5 для передней панели, 12 предметов | ||
20.60 10 03 | Крепежный комплект для передней панели, 12 предметов | ||
20.60 10 07 | Фланец для соединения с системами GT 48/2 / GTKe | ||
20.60 10 50 | Пленочная панель управления 240/3 | ||
20.60 10 51 | Пленочная панель управления 335/6 | ||
20.60 10 52 | Пленочная панель управления 483/8 | ||
20.60 30 01 | Плата для подсоединения систем GT 48/2 и GTKe, покрытие - порошковое напыление | ||
20.60 30 02 | Плата для подсоединения систем GT 50/2 и GT 60/2, покрытие - порошковое напыление | ||
20.60 30 03 | Плата для подсоединения системы GT 80/2, покрытие - порошковое напыление | ||
20.60 30 04 | Плата для подсоединения системы GTK 80, покрытие - порошковое напыление | ||
20.60 30 05 | Плата для подсоединения системы GTN II | ||
20.60 30 11 | Плата для подсоединения системы GT 48/2 и GTKe, анодированное покрытие | ||
20.60 30 12 | Плата для подсоединения системы GT 50/2 и GT 60/2, анодированное покрытие | ||
20.60 30 13 | Плата для подсоединения системы GT 80/2, анодированное покрытие | ||
20.60 30 14 | Плата для подсоединения системы GTK 80, анодированное покрытие | ||
20.60 30 15 | Плата для подсоединения системы GTN II, анодированное покрытие | ||
20.60 40 02 | Рукоятка длиной 250 мм для передней панели 265-314 мм | ||
20.60 40 03 | Рукоятка длиной 300 мм для передней панели 315-364 мм | ||
20.60 40 04 | Рукоятка длиной 350 мм для передней панели 365-414 мм | ||
20.60 40 05 | Рукоятка длиной 400 мм для передней панели 415-464 мм | ||
20.60 40 06 | Рукоятка длиной 450 мм для передней панели 465-514 мм | ||
20.60 40 07 | Рукоятка длиной 500 мм для передней панели 515-614 мм | ||
20.60 40 09 | Рукоятка длиной 600 мм для передней панели 615-664 мм | ||
20.60 40 10 | Рукоятка длиной 650 мм для передней панели 665-714 мм | ||
20.60 40 11 | Рукоятка длиной 700 мм для передней панели 715-764 мм | ||
20.60 40 12 | Рукоятка длиной 750 мм для передней панели 765-814 мм | ||
20.60 40 13 | Рукоятка длиной 800 мм для передней панели более 815 мм |
