  • Алюминиевые корпуса для установки контрольно-измерительных приборов и систем автоматизации
  • Техника профилирования позволяет изготовить корпус любой необходимой длины
  • Корпус опционально доступен с разными видами крышки передней и задней панелей
  • Встроенные направляющие для установки печатных плат

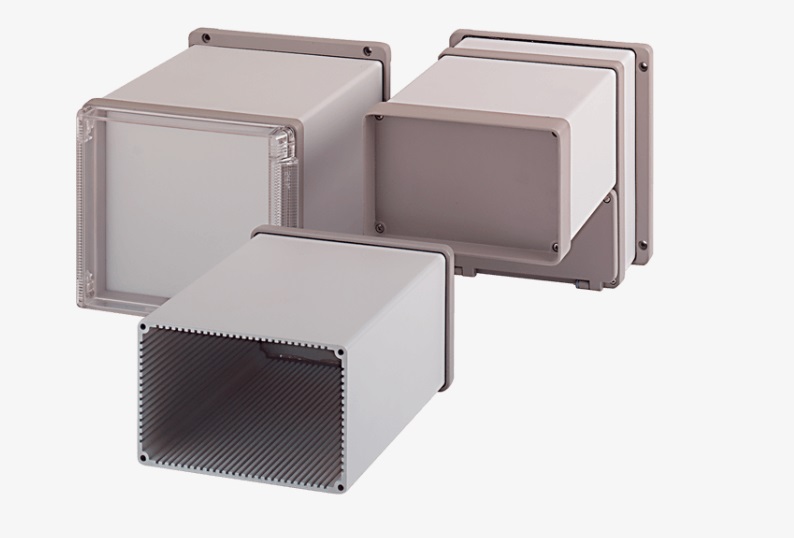

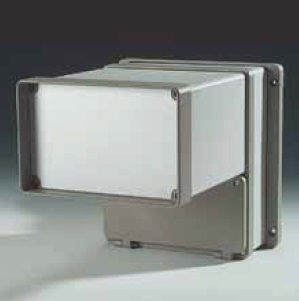

Корпуса для электронных приборов серии Profitronic I/F

Корпуса для электроники серии Profitronic I/F отличаются своей высокопрочной конструкцией имеют степени защиты IP 40 и IP 65/ По запросу возможно оснащение различными типами задней и передней панели для дальнейшей комплектации дисплеем и другими аксессуарами. Корпуса изготовлены из высокопрочного экструдированного алюминиевого профиля. Возможна комплектация крышками различного типа:

  • Из листового алюминия
  • Из литого алюминия
  • Передняя прозрачная панель
  • Задняя панель

Корпуса серии Profitronic I/F оснащены встроенными направляющими для установки печатных плат и опционально доступны в двух исполнениях:

  • Корпуса со степень защиты IP 40: с крышкой из листового алюминия, без уплотнителя
  • Корпуса со степенью защиты IP 65: с крышкой из литого алюминия, с уплотнителем

Возможна комплектация различными аксессуарами, такими как:

  • Дополнительный фиксатор для печатных плат, обеспечивающий их защиту от вибрации
  • Универсальная система фиксации
  • Адаптеры для установки разделителей внутреннего пространства корпуса на 2 или более частей

Корпуса серии Profitronic I/F наиболее часто используются в помещении для установки и защиты высокочувствительных электронных приборов, например, лабораторного, контрольно-измерительного, медицинского оборудования и систем оптического наблюдения.

Материал:

алюминий DIN EN 573 EN AW-AlMgSi

Покрытие:

порошковое, крышка – RAL 7030, каменно-серый; профиль – RAL 7035, светло-серый

Температурный диапазон:

от -40°С до +80°С

Комплект поставки:

корпус с двумя крышками из алюминия или литого алюминия, на болтах. При исполнении с крышкой с предохраняющим бортиком прилагается самоклеящаяся передняя панель из анодированного алюминия.

По запросу:

ЭМС-защита

Степень защиты:

IP 40 или IP 65 в зависимости от типа крышки


Скачать опросный лист

Технические данные

Артикул Габариты , мм (В х Ш х Г) Чертеж Техлист 3D
07.05 20 12 Аксессуары 104 x 129 x 84.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.05 21 12 104 x 129 x 84.5
07.05 22 12 Аксессуары 112 x 147 x 91.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.05 23 12 112 x 149 x 91.5
07.05 24 12 Аксессуары 112 x 181 x 91.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.05 25 12 Аксессуары 112 x 164 x 91.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.05 26 12 112 x 166 x 91.5
07.06 20 18 Аксессуары 165 x 184 x 105
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.06 21 18 165 x 184 x 105
07.06 22 18 Аксессуары 172 x 202 x 112
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.06 23 18 172 x 204 x 112
07.06 24 18 Аксессуары 172 x 236 x 112
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.06 25 18 Аксессуары 172 x 219 x 112
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.06 26 18 172 x 221 x 112
07.06 27 18 Аксессуары 173 x 204 x 113
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.06 28 18 173 x 206 x 113
07.06 29 18 Аксессуары 173 x 225 x 113
07.70 00 81 Ножки
07.80 80 03 Окно для крышки передней панели
10.07 00 19 Настольные ножки
07.06 30 18 Аксессуары 173 x 227 x 133
07.70 00 81 Ножки
07.80 80 01 Окно для крышки передней панели
07.80 80 03 Окно для крышки передней панели
10.07 00 19 Настольные ножки
07.07 20 18 Аксессуары 196 x 184 x 166.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.07 21 18 196 x 184 x 166.5
07.07 22 18 Аксессуары 203 x 202 x 166.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.07 23 18 203 x 204 x 166.5
07.07 24 18 Аксессуары 203 x 236 x 166.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.07 25 18 Аксессуары 203 x 219 x 166.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.07 26 18 203 x 221 x 166.5
07.07 27 18 Аксессуары 204 x 204 x 166.5
07.70 00 81 Ножки
10.07 00 19 Настольные ножки
07.07 28 18 204 x 206 x 166.5
07.07 29 18 Аксессуары 204 x 225 x 166.5
07.70 00 81 Ножки
07.80 80 03 Окно для крышки передней панели
10.07 00 19 Настольные ножки
07.07 30 18 Аксессуары 204 x 227 x 166.5
07.70 00 81 Ножки
07.80 80 01 Окно для крышки передней панели
07.80 80 03 Окно для крышки передней панели
10.07 00 19 Настольные ножки
