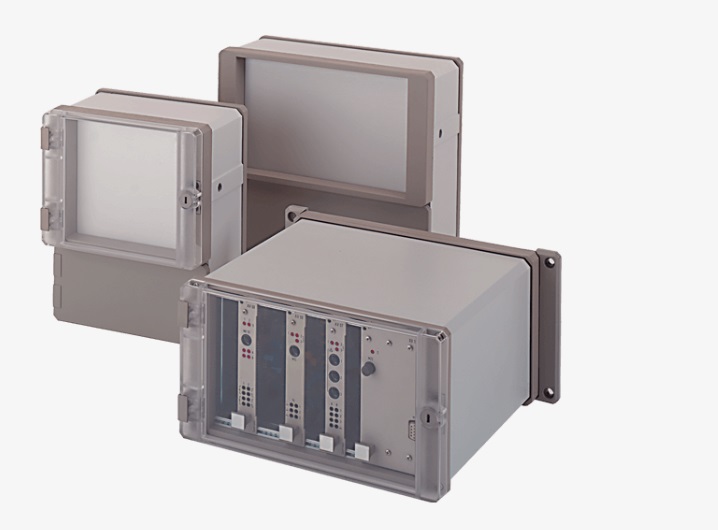

Корпуса для электронных приборов серии Profitronic 19U
Корпуса для электронных приборов серии Profitronic 19U предназначены для установки электромеханических документов, используемых в модулях шасси.
Корпуса изготовлены из высокопрочного алюминиевого профиля, оснащены стандартными боковыми направляющими для печатных плат, имеют модульную конструкцию и степень защиты IP 65.
Опционально доступны в следующих исполнениях:

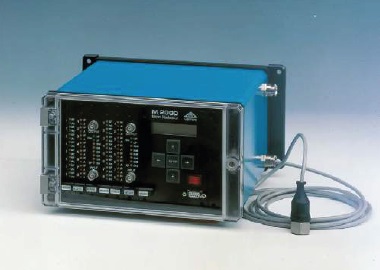

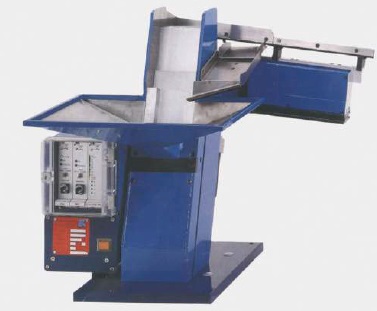

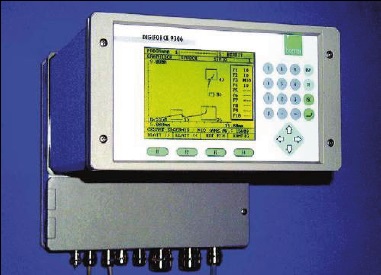

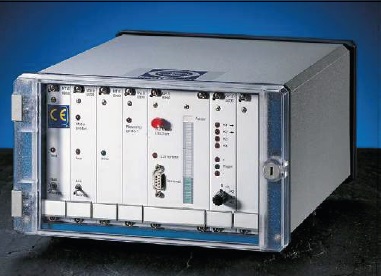

Наиболее часто корпуса серии Profitronic 19U используются для установки и защиты контрольно-измерительных приборов. Они также могут применяться в качестве панелей управления или фиксироваться на вертикальной / горизонтальной поверхности. Возможно исполнение с усиленной защитой от негативного влияния электромагнитных волн и уплотнителем из токопроводящего материала – такая версия корпуса подойдет для применения на производстве с наиболее агрессивной средой.
Алюминий DIN EN 573 EN AW-AlMgSi
DIN EN 1706 EN AC-AlSi 12 (Fe)
порошковое, профиль корпуса – RAL 7035, светло-серый; крышка корпуса - RAL 7030, каменно-серый
с крышкой с уплотнителем - от -40°С до +80°С
с прозрачной крышкой - от -40°С до +70°С
корпус с крышками из литого алюминия, присоединяющимся отсеком или смотровым окном; крепления в комплект не входят, приобретаются отдельно.
ЭМС-защита
IP 65
опционально доступен в исполнении для применения на открытом пространстве
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
07.19 21 11 Аксессуары | 148 x 285 x 241 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
07.19 22 11 Аксессуары | 148 x 264 x 149 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
07.70 00 81 | Ножки | |||
10.07 00 19 | Настольные ножки | |||
07.19 31 11 Аксессуары | 148 x 273 x 149 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
07.19 32 11 Аксессуары | 148 x 253 x 149 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
07.70 00 81 | Ножки | |||
10.07 00 19 | Настольные ножки | |||
07.28 21 11 Аксессуары | 191 x 285 x 241 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
07.28 22 11 | 191 x 264 x 149 | |||
07.28 31 11 Аксессуары | 191 x 273 x 241 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
07.28 32 11 Аксессуары | 191 x 253 x 149 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 02 00 | Замок с поворотной ручкой для прозрачного окна | |||
07.70 00 81 | Ножки | |||
10.07 00 19 | Настольные ножки | |||
07.42 22 11 Аксессуары | 265 x 264 x 149 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
07.70 00 81 | Ножки | |||
10.07 00 19 | Настольные ножки | |||
07.42 32 11 Аксессуары | 265 x 253 x 149 | |||
07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
07.00 00 17 | Замок с фиксацией для установки вставки | |||
07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
07.70 00 81 | Ножки | |||
10.07 00 19 | Настольные ножки |
