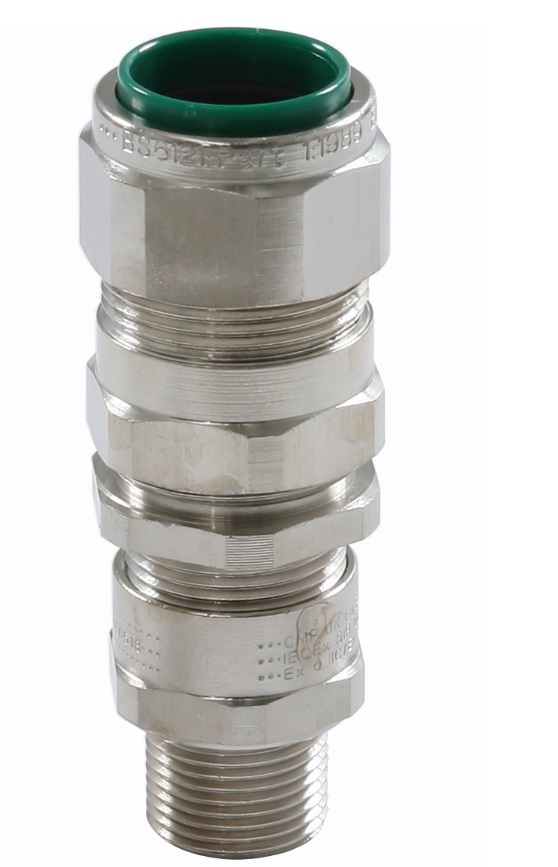

Взрывозащищенный кабельный ввод E1FX из никелированной латуни предназначен для установки кабелей с ленточной и с сетчатой броней, обеспечивает герметичное и газонепроницаемое уплотнение внутренней оболочки кабеля.

Материал:

никелированная латунь
по запросу: латунь, нержавеющая сталь

Температурный диапазон:

от -60°С до +130°С

Группа оборудования:

Зона:

1, 2, 21, 22

Категория взрывоопасной зоны:

Газ (G) / Пыль (D)

Категория уровня безопасности:

2 / 3

Разрешения:

ТР ТС, ATEX, IECEx

Резьба:

M
по запросу: PG, NPT, BSPP, BSPT, NPSM, E.T.

Сертификаты/ Протоколы Испытаний:

ТР ТС CMP Открыть файл

Степень защиты:

IP 66, IP 68

Тип взрывозащиты:

Ex d, Ex e, Ex ta, Ex nR

Типы кабелей:

для бронированных гибких кабелей с проволочной броней (CY/SY) с гибким проволочным армированием (PWA), ленточной броней (STA), сетчатой броней (SWB), для алюминиевых кабелей с ленточной броней (ASA), для бронированных кабелей под металлорукав

Технические данные

Артикул	Резьба	Диаметр внешней оболочки кабеля, мм	Диаметр внутренней оболочки кабеля, мм	Длина резьбы, мм	Размер под ключ, мм
08.03 07 20	M 20 x 1.5	13.2 - 6.1	8.6 3.1	15	24
08.03 07 21	M 20 x 1.5	15.9 - 9.5	11.6 - 6.1	15	24
08.03 07 22	M 20 x 1.5	20.9 - 12.5	13.9 - 6.5	15	30.5
08.03 07 25	M 25 x 1.5	22 - 14	19.9 - 11.1	15	37.5
08.03 07 26	M 25 x 1.5	26.2 - 18.2	19.9 - 11.1	15	37.5
08.03 07 32	M 32 x 1.5	33.9 - 23.7	26.2 - 17	15	46
08.03 07 40	M 40 x 1.5	40.4 - 27.9	32.1 - 22	15	55
08.03 07 50	M 50 x 1.5	46.7 - 35.2	38.1 - 29.5	15	60
08.03 07 51	M 50 x 1.5	53.1 - 40.4	44 - 35.6	15	70
08.03 07 63	M 63 x 1.5	59.4 - 45.6	49.9 - 40.1	15	75
08.03 07 64	M 63 x 1.5	65.9 - 54.6	55.9 - 47.2	15	80
