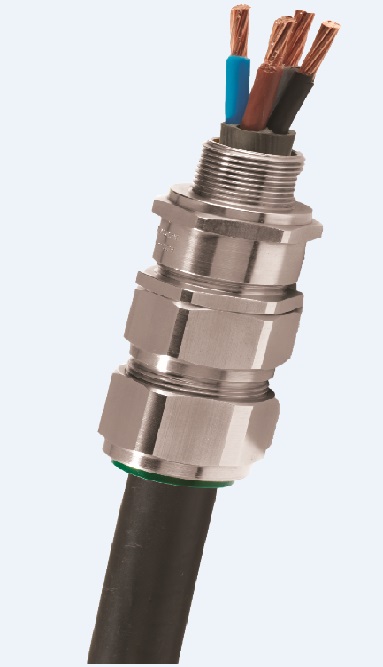

E1FU, Взрывозащищенный кабельный ввод из никелированной латуни

Главная / Продукция/ РОЗЕ Системтехник/ Взрывозащищенное оборудование/ Взрывозащищенные кабельные вводы и комплектующие к ним/ Взрывозащищенные кабельные вводы/ Кабельные вводы под бронированный кабель / E1FU, Взрывозащищенный кабельный ввод из никелированной латуни

Взрывозащищенный кабельный ввод E1FU из никелированной латуни предназначен для установки всех типов бронированных кабелей, обеспечивает герметичное и газонепроницаемое уплотнение внутренней оболочки кабеля.

Материал:

никелированная латунь
по запросу: латунь, нержавеющая сталь

Температурный диапазон:

от -60°С до +130°С

Группа оборудования:

Зона:

1, 2, 21, 22

Категория взрывоопасной зоны:

Газ (G) / Пыль (D)

Категория уровня безопасности:

2 / 3

Разрешения:

ТР ТС, ATEX, IECEx

Резьба:

M
по запросу: PG, NPT, BSPP, BSPT, NPSM, E.T.

Сертификаты/ Протоколы Испытаний:

ТР ТС CMP Открыть файл

Степень защиты:

IP 68

Тип взрывозащиты:

Ex d, Ex e, Ex ta, Ex nR

Типы кабелей:

для кабелей с однорядной проволочной броней (SWA, AWA), ленточной броней (STA), сетчатой броней (SWB), для алюминиевых кабелей с ленточной броней (ASA), кабелей с гибким проволочным армированием (PWA), гибких кабелей с ЭМС, гибких кабелей с проволочной броней (CY/SY), для бронированных кабелей под металлорукав.

Технические данные

Артикул	Резьба	Диаметр внешней оболочки кабеля, мм	Диаметр внутренней оболочки кабеля, мм	Длина резьбы, мм	Размер под ключ, мм
08.03 08 20	M 20 x 1.5	13.1 - 6.1	8.6 - 3.1	15	24
08.03 08 21	M 20 x 1.5	15.9 - 9.5	11.6 - 6.1	15	24
08.03 08 22	M 20 x 1.5	20.9 - 12.5	13.9 - 6.5	15	30.5
08.03 08 25	M 25 x 1.5	22 - 14	19.9 - 11.1	15	37.5
08.03 08 26	M 25 x 1.5	26.2 - 18.2	19.9 - 11.1	15	37.5
08.03 08 32	M 32 x 1.5	33.9 - 23.7	26.2 - 17	15	46
08.03 08 40	M 40 x 1.5	40.4 - 27.9	32.1 - 22	15	55
08.03 08 50	M 50 x 1.5	46.7 - 35.2	38.1 - 29.5	15	60
08.03 08 51	M 50 x 1.5	53 - 40.4	44 - 35.6	15	70
08.03 08 63	M 63 x 1.5	59.4 - 45.6	49.9 - 40.1	15	75
08.03 08 64	M 63 x 1.5	65.8 - 54.6	55.9 - 47.2	15	80

*По запросу: PG, NPT, BSPP, BSPT, NPSM, E.T.

Свяжитесь с нашими специалистами по телефону +7 (727) 385-62-07 или напишите нам: orders@fmk-systems.kz

Республика Казахстан, г. Алматы, Алмалинский район, улица Айтеке би, здание 187, офис 313

Узнать больше о данном изделии Скачать каталог
