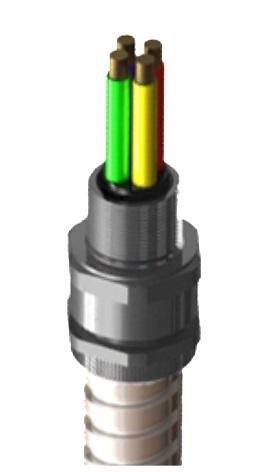

Взрывозащищенный кабельный ввод под металлорукав A2FFC предназначен для установки всех типов небронированных кабелей и кабелей с оплеткой, помещенных в кабелепровод.

Материал:

никелированная латунь
по запросу: латунь, нержавеющая сталь

Температурный диапазон:

от -60°С до +130°С

Группа оборудования:

Зона:

1, 2, 21, 22

Категория взрывоопасной зоны:

Газ (G) / Пыль (D)

Категория уровня безопасности:

2 / 3

Разрешения:

ТР ТС, ATEX, IECEx

Резьба:

M
по запросу: PG, NPT, BSPP, BSPT, NPSM, E.T.

Сертификаты/ Протоколы Испытаний:

ТР ТС CMP Открыть файл

Степень защиты:

IP 66, IP 68

Тип взрывозащиты:

Ex d, Ex e, Ex ta, Ex nR

Технические данные

Артикул	Резьба	Диаметр внешней оболочки кабеля, мм	Диаметр металлорукава, мм	Длина резьбы, мм
08.03 10 01	M 20 x 1.5	3.2 - 4.1	5.1 - 9.8	15
08.03 10 02	M 20 x 1.5	3.2 - 5.1	6.8 - 9.0	15
08.03 10 03	M 20 x 1.5	3.2 - 8.0	9.1 - 13.9	15
08.03 10 04	M 20 x 1.5	3.2 - 8.0	9.1 - 13.9	15
08.03 10 05	M 20 x 1.5	3.2 - 8.1	9.5 - 13.0	15
08.03 10 06	M 20 x 1.5	3.2 - 8.1	10.2 - 14.0	15
08.03 10 07	M 20 x 1.5	3.2 - 8.1	10.9 - 15.9	15
08.03 10 08	M 20 x 1.5	3.2 - 8.1	11.7 - 15.5	15
08.03 10 10	M 20 x 1.5	6.1 - 9.9	10.9 - 15.9	15
08.03 10 11	M 20 x 1.5	6.1 - 11.7	13.0 - 16.0	15
08.03 10 12	M 20 x 1.5	6.1 - 11.7	13.9 - 18.9	15
08.03 10 13	M 20 x 1.5	6.1 - 11.7	14.7 - 18.7	15
08.03 10 20	M 20 x 1.5	6.5 - 13.1	15.6 - 21.0	15
08.03 10 21	M 20 x 1.5	6.5 - 14.0	16.9 - 20.5	15
08.03 10 22	M 20 x 1.5	6.5 - 14.0	18.0 - 21.0	15
08.03 10 23	M 20 x 1.5	6.5 - 14.0	20.0 - 23.5	15
08.03 10 24	M 20 x 1.5	6.5 - 14.0	20.0 - 23.5	15
08.03 10 25	M 20 x 1.5	6.5 - 14.0	20.5 - 27.0	15
08.03 10 30	M 25 x 1.5	11.1 - 15.3	17.6 - 25.0	15
08.03 10 31	M 25 x 1.5	11.1 - 18.7	20.7 - 26.0	15
08.03 10 32	M 25 x 1.5	11.1 - 20.0	22.3 - 26.5	15
08.03 10 33	M 25 x 1.5	11.1 - 20.0	23.7 - 30.8	15
08.03 10 34	M 25 x 1.5	11.1 - 20.0	25.1 - 29.0	15
08.03 10 35	M 25 x 1.5	11.1 - 20.0	26.5 - 34.0	15
08.03 10 40	M 32 x 1.5	17.0 - 26.0	28.1 - 32.0	15
08.03 10 41	M 32 x 1.5	17.0 - 26.3	30.4 - 38.0	15
08.03 10 42	M 32 x 1.5	17.0 - 26.3	35.0 - 43.0	15
08.03 10 50	M 40 x 1.5	23.5 - 32.2	36.4 - 44.0	15
08.03 10 51	M 40 x 1.5	23.5 - 32.2	40.0 - 48.0	15
08.03 10 60	M 50 x 1.5	31.0 - 38.2	46.5 - 58.7	15
08.03 10 61	M 50 x 1.5	31.0 - 38.2	51.2 - 60.0	15
08.03 10 62	M 50 x 1.5	35.6 - 44.1	51.2 - 60.0	15
