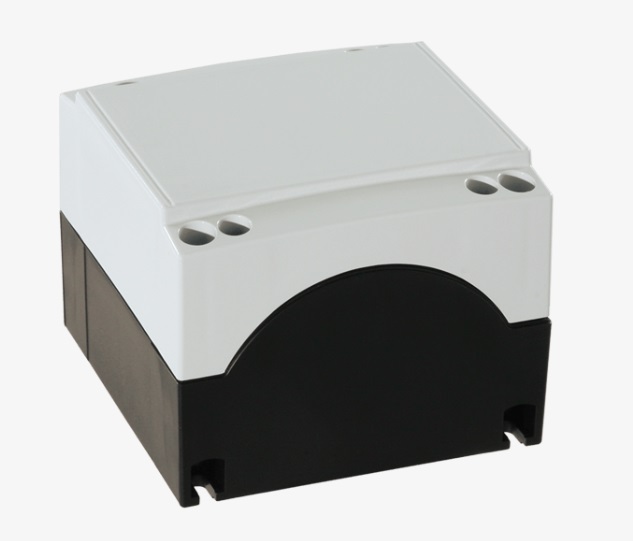

Стандартные корпуса из полиамида
Корпуса этой серии изготовлены из высокопрочного небьющегося полиамида, предназначены для последующей комплектации различными управляющими компонентами и элементами индикации, установка которых возможна как на крышку, так и на DIN-рейку.
Корпуса из полиамида опционально доступны в 3 типоразмерах и 8 типах (без отверстий в крышке или с 1-5 отверстиями в зависимости от размера корпуса) и подходят для установки управляющих компонентов диаметром до 22,5 мм.
На передней и задней панели расположены отверстия под кабельные вводы с резьбой двух типов – М20 и М25. Это позволяет устанавливать кабельные вводы различных диаметров без необходимости проведения предварительной механической обработки корпуса.
В том случае, если какое-либо из отверстий не используется, его можно закрыть при помощи заглушки (поставляется в комплекте с корпусом).
Также среди преимуществ этой серии корпусов можно выделить возможность фиксации на вертикальной поверхности и наличие частично открытых кабель-каналов, которые значительно упрощают монтаж.
полиамид 6
основание – RAL 9005, глубокий черный; крышка – RAL 7035, светло-серый
-20°С до +60°С
корпус состоит из двух частей, оснащен болтами. Нижняя часть с отверстием M20/M25 для несущих шин TS 35/7,5 и монтажными платами.
UL 94 V-2
1012 Ом, IEC 60093
IP 65
7 Дж в соответствии с ГОСТ 31610.0-2014
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Техлист | 3D |
---|---|---|---|
31.10 01 00 Аксессуары | 110 x 110 x 85 | ||
10.06 14 91 | DIN-рейка, TS 35/7,5 | ||
31.10 99 01 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) | ||
31.10 01 01 Аксессуары | 110 x 110 x 85 | ||
10.06 14 91 | DIN-рейка, TS 35/7,5 | ||
31.10 99 01 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) | ||
31.10 02 00 Аксессуары | 110 x 160 x 85 | ||
10.06 14 92 | DIN-рейка, TS 35/7,5 | ||
31.10 99 02 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) | ||
31.10 02 02 Аксессуары | 110 x 160 x 85 | ||
10.06 14 92 | DIN-рейка, TS 35/7,5 | ||
31.10 99 02 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) | ||
31.10 02 03 Аксессуары | 110 x 160 x 85 | ||
10.06 14 92 | DIN-рейка, TS 35/7,5 | ||
31.10 99 02 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) | ||
31.10 03 00 Аксессуары | 110 x 230 x 85 | ||
10.06 14 93 | DIN-рейка, TS 35/7,5 | ||
31.10 99 03 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) | ||
31.10 03 04 Аксессуары | 110 x 230 x 85 | ||
10.06 14 93 | DIN-рейка, TS 35/7,5 | ||
31.10 99 03 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) | ||
31.10 03 05 Аксессуары | 110 x 230 x 85 | ||
10.06 14 93 | DIN-рейка, TS 35/7,5 | ||
31.10 99 03 | Несущая пластина | ||
31.10 99 04 | Ремешок для удерживания крышки, 2 шт. | ||
31.10 99 05 | Комплект заглушек (1 x M25; 1 x M20) |
