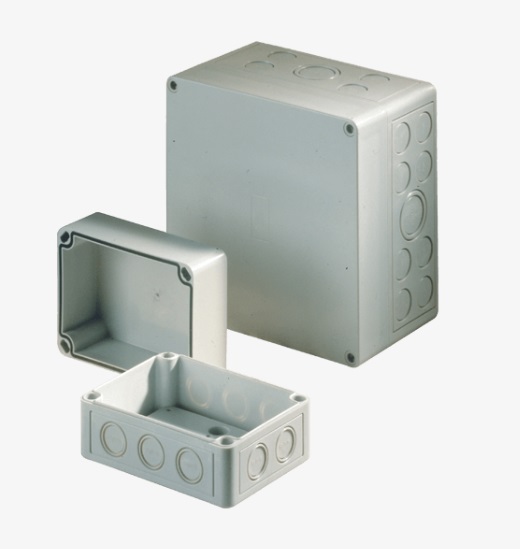

Стандартные корпуса серии PCI из термопласта
Корпуса для установки и подключения компонентов для промышленного использования.
Данная серия корпусов опционально доступна в большом количестве типоразмеров. Корпуса оснащены штампованными отверстиями для кабельных вводов. Возможно исполнение как с прозрачной крышкой, так и с крышкой, окрашенной в любой, указанный Вами цвет.
Предусмотрена возможность установки различных комплектующих.
термопласт-полистирол
RAL 7035, светло-серый, окрашивание в другие цвета – по запросу
-25°С до +40°С
корпус состоит из крышки, уплотнителя, невыпадающих винтов +/- для крепления крышки, комплекта болтов для монтажа (с уплотнительными колпачками).
UL 94 HB
пониженное содержание галогена
IP 66
2 Дж
класс защиты II в соответствии с VDE 0140
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
60.07 07 15 Аксессуары | 65 x 65 x 57 | |||
60.00 01 01 | Монтажная плата | |||
60.00 02 01 | DIN-рейка, TS 15 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 07 | Наружные петли, 2 шт. | |||
60.07 09 15 Аксессуары | 65 x 94 x 57 | |||
60.00 01 02 | Монтажная плата | |||
60.00 02 01 | DIN-рейка, TS 15 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 07 | Наружные петли, 2 шт. | |||
60.09 09 15 Аксессуары | 94 x 94 x 57 | |||
60.00 01 03 | Монтажная плата | |||
60.00 02 02 | DIN-рейка, TS 15 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 07 | Наружные петли, 2 шт. | |||
60.09 13 15 Аксессуары | 94 x 130 x 57 | |||
60.00 01 04 | Монтажная плата | |||
60.00 02 04 | DIN-рейка, TS 15 | |||
60.00 03 02 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 07 | Наружные петли, 2 шт. | |||
60.09 18 15 Аксессуары | 94 x 180 x 57 | |||
60.00 01 07 | Монтажная плата | |||
60.00 02 05 | DIN-рейка, TS 15 | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 07 | Наружные петли, 2 шт. | |||
60.11 11 15 Аксессуары | 110 x 110 x 90 | |||
60.00 01 05 | Монтажная плата | |||
60.00 02 03 | DIN-рейка, TS 15 | |||
60.00 03 01 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 07 | Наружные петли, 2 шт. | |||
60.11 18 15 Аксессуары | 110 x 180 x 90 | |||
60.00 01 08 | Монтажная плата | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 08 | Наружные петли, 2 шт. | |||
60.11 18 25 Аксессуары | 110 x 180 x 110 | |||
60.00 01 08 | Монтажная плата | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 08 | Наружные петли, 2 шт. | |||
60.13 13 15 Аксессуары | 130 x 130 x 75 | |||
60.00 01 06 | Монтажная плата | |||
60.00 03 02 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 07 | Наружные петли, 2 шт. | |||
60.18 18 15 Аксессуары | 180 x 182 x 90 | |||
60.00 01 09 | Монтажная плата | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 08 | Наружные петли, 2 шт. | |||
60.18 18 25 Аксессуары | 180 x 182 x 111 | |||
60.00 01 09 | Монтажная плата | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | ||||
60.00 04 02 | ||||
60.00 04 08 | ||||
60.18 25 05 Аксессуары | 180 x 254 x 63 | |||
60.00 01 10 | Монтажная плата | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 03 04 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 08 | Наружные петли, 2 шт. | |||
60.18 25 15 Аксессуары | 180 x 254 x 90 | |||
60.00 01 10 | Монтажная плата | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 03 04 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 08 | Наружные петли, 2 шт. | |||
60.18 25 25 Аксессуары | 180 x 254 x 111 | |||
60.00 01 10 | Монтажная плата | |||
60.00 03 03 | DIN-рейка, TS 35/7,5 | |||
60.00 03 04 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 08 | Наружные петли, 2 шт. | |||
60.25 36 15 Аксессуары | 254 x 361 x 111 | |||
60.00 01 11 | Монтажная плата | |||
60.00 03 05 | DIN-рейка, TS 35/7,5 | |||
60.00 04 00 | Наружные крепления, 4 шт. | |||
60.00 04 01 | Винты с рифленой головкой, 4 шт. | |||
60.00 04 02 | Распорная втулка, 6 и 8 мм, пластиковая, 8 шт. | |||
60.00 04 08 | Наружные петли, 2 шт. |
