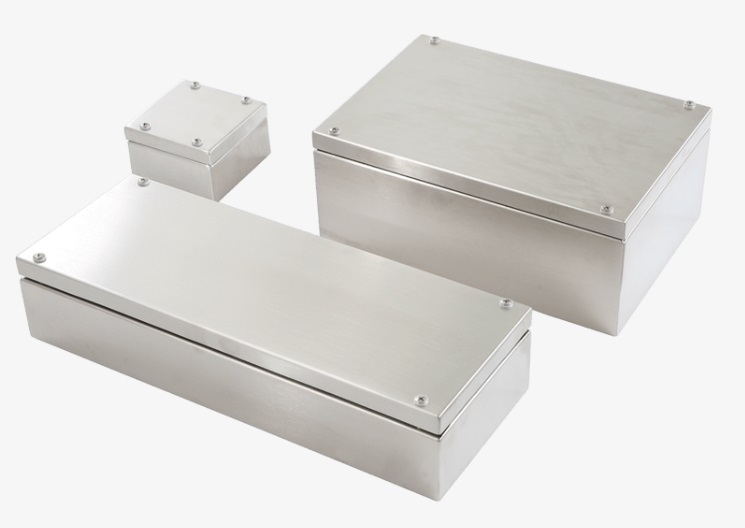

Стандартные корпуса из нержавеющей стали
Благодаря прочности и надежности своей конструкции, общепромышленные стандартные корпуса из нержавеющей стали находят свое применение во многих областях производства:
Стандартные корпуса производятся из высококачественной стали 1.4301/304, которая примечательная своими физическими свойствами и идеально подходит для защиты чувствительного электрооборудования от негативного влияния агрессивной окружающей среды и неблагоприятных климатических условий, а также для применения на производственных объектах с повышенными требованиями к соблюдению санитарно-гигиенических норм.
Важным преимуществом этой серии корпусов является отсутствие зазора между основанием и крышкой корпуса.
В стандартном исполнении корпус имеет степень защиты IP 66, по запросу возможно исполнение с повышенной степенью защиты IP69K.
Конструкция основания корпуса предусматривает возможность установки монтажных плат и DIN-реек.
нержавеющая сталь толщиной 1.25 мм или 1.5 мм; 1.4301/304, другой материал – по запросу
с силиконовым уплотнителем (VMQ): от-40°С до +80°С
исполнения для применения в других температурных диапазонах – по запросу силикон
ЭМС – по запросу
основание с прикручиваемыми стойками и резьбовыми отверстиями для крепления несущей шины, 4 углубления с отверстиями для крепления и заглушками. Опционально доступен без отверстий для крепления. Крышка с внутренними штифтами и невыпадаемыми болтами.
шлифовка, зернистость 240, другие типы покрытия – по запросу
E66473
IP66, опционально доступна более высокая – IP69K
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
37.10 10 06 Аксессуары | 100 x 100 x 61 | |||
10.01 10 53 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.10 10 96 Аксессуары | 100 x 100 x 61 | |||
10.01 10 53 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.15 10 06 Аксессуары | 150 x 100 x 61 | |||
10.01 10 54 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.15 10 96 Аксессуары | 150 x 100 x 61 | |||
10.01 10 54 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.15 15 08 Аксессуары | 150 x 150 x 81 | |||
10.01 10 38 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.15 15 98 Аксессуары | 150 x 150 x 81 | |||
10.01 10 38 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.20 10 06 Аксессуары | 200 x 100 x 61 | |||
10.01 10 55 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.20 20 08 Аксессуары | 200 x 200 x 81 | |||
10.01 10 40 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.20 20 12 Аксессуары | 200 x 200 x 121 | |||
10.01 10 40 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.20 20 92 Аксессуары | 200 x 200 x 121 | |||
10.01 10 40 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.20 20 98 Аксессуары | 200 x 200 x 81 | |||
10.01 10 40 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.30 15 08 Аксессуары | 300 x 150 x 81 | |||
10.01 10 39 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.30 20 08 Аксессуары | 300 x 200 x 81 | |||
10.01 10 41 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.30 20 12 Аксессуары | 300 x 200 x 121 | |||
10.01 10 41 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.30 20 92 Аксессуары | 300 x 200 x 121 | |||
10.01 10 41 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.30 30 12 Аксессуары | 300 x 300 x 121 | |||
10.01 10 44 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.30 30 16 Аксессуары | 300 x 300 x 161 | |||
10.01 10 44 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.38 38 16 Аксессуары | 380 x 380 x 161 | |||
10.01 10 45 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.40 15 08 Аксессуары | 400 x 150 x 81 | |||
10.01 10 56 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.40 20 12 Аксессуары | 400 x 200 x 121 | |||
10.01 10 43 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.40 30 16 Аксессуары | 400 x 300 x 161 | |||
10.01 10 48 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.50 30 16 Аксессуары | 500 x 300 x 161 | |||
10.01 10 57 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.50 40 16 Аксессуары | 500 x 400 x 161 | |||
10.01 10 49 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.60 20 12 Аксессуары | 600 x 200 x 121 | |||
10.01 10 58 | Монтажная плата | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
37.99 99 99 Аксессуары | по запросу | |||
37.00 00 02 | Наружные петли, 2 шт. | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений |
