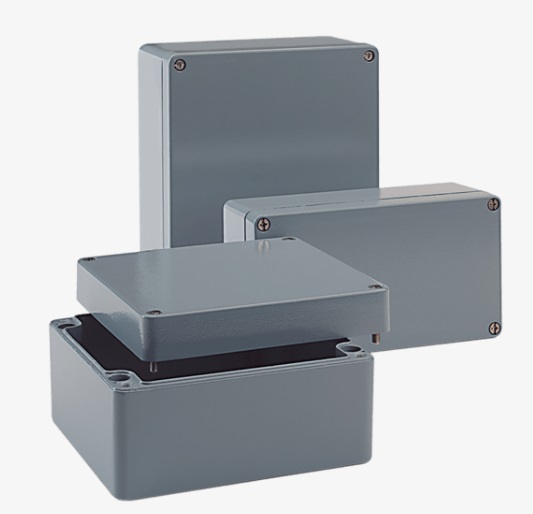

Стандартные корпуса из алюминия
Высокопрочные корпуса из литого алюминия опционально доступны более чем в 40 размерах (от 45 х 50 х 30 мм до 600 х 600 х 200 мм) и представляют собой стандартную корпусную систему для защиты чувствительных электромеханических компонентов от негативного влияния климатических факторов и агрессивной среды на производстве.
По запросу возможно оснащение такими комплектующими, как клеммы, кнопки, переключатели и электронные модули, в том числе печатные платы – предусмотрено как стандартное оснащение, так и в соответствии с запросом заказчика.
Технические характеристики этой серии общепромышленных корпусов позволяют применять их практически в любой области производства.
DIN EN 1706 AC-AlSi 12 (Fe)
с полиуретановым уплотнителем (PU): от -40°С до +90°С (стандарт)
с хлоропреновым уплотнителем (CR): от -40°С до +100°С
с силиконовым уплотнителем (VMQ): от -60°С до +130°С (по запросу)
корпус состоит из крышки , уплотнения, оснащен невыпадающими болтами +/- из нержавеющей стали и основания с 2 или 4 болтами заземления
E66473
IP 66 в соответствии с EN 60529, более высокая степень защиты – по запросу
7 Дж в соответствии с EN 60079-0
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
01.05 05 03 Аксессуары | 45 x 50 x 30 | |||
12.01 80 01 | Пломбируемые винты крышки | |||
12.01 90 01 | Пломбируемый винт | |||
01.06 06 03 Аксессуары | 64 x 58 x 34 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
12.01 90 01 | Пломбируемый винт | |||
01.06 10 03 Аксессуары | 64 x 98 x 34 | |||
10.06 10 07 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
12.01 90 01 | Пломбируемый винт | |||
01.06 12 00 Аксессуары | 64 x 115 x 34 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
12.01 90 01 | Пломбируемый винт | |||
01.06 15 03 Аксессуары | 64 x 150 x 34 | |||
10.06 10 02 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
12.01 90 01 | Пломбируемый винт | |||
01.06 19 00 Аксессуары | 64 x 185 x 34 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
12.01 90 01 | Пломбируемый винт | |||
01.06 19 03 Аксессуары | 64 x 185 x 34 | |||
10.06 10 10 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
12.01 90 01 | Пломбируемый винт | |||
01.08 08 06 Аксессуары | 80 x 75 x 57 | |||
10.01 10 01 | Монтажная плата | |||
10.03 11 01 | Наружные крепления, 4 шт. | |||
10.06 10 03 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
01.08 13 06 Аксессуары | 80 x 125 x 57 | |||
10.01 10 03 | Монтажная плата | |||
10.03 11 01 | Наружные крепления, 4 шт. | |||
10.06 10 04 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
01.08 18 06 Аксессуары | 80 x 175 x 57 | |||
10.01 10 05 | Монтажная плата | |||
10.03 11 01 | Наружные крепления, 4 шт. | |||
10.06 10 05 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
01.08 25 05 Аксессуары | 80 x 250 x 52 | |||
10.03 11 01 | Наружные крепления, 4 шт. | |||
10.06 10 06 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
01.10 10 08 Аксессуары | 100 x 100 x 81 | |||
10.01 10 24 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 01 | Наружные крепления, 4 шт. | |||
10.06 10 07 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
01.10 16 08 Аксессуары | 100 x 160 x 81 | |||
10.01 10 25 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 01 | Наружные крепления, 4 шт. | |||
10.06 10 08 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
01.10 20 08 Аксессуары | 100 x 200 x 81 | |||
10.01 10 26 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 01 | Наружные крепления, 4 шт. | |||
10.06 10 09 | DIN-рейка, TS 15 | |||
12.01 80 02 | Пломбируемые винты крышки | |||
01.12 12 08 Аксессуары | 120 x 122 x 81 | |||
10.01 10 07 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 21 | DIN-рейка, TS 35/7,5 | |||
10.06 20 01 | Шина заземления | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.12 12 09 Аксессуары | 120 x 122 x 91 | |||
10.01 10 07 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 21 | DIN-рейка, TS 35/7,5 | |||
10.06 20 01 | Шина заземления | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.12 22 08 Аксессуары | 120 x 220 x 81 | |||
10.01 10 08 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 22 | DIN-рейка, TS 35/7,5 | |||
10.06 20 02 | Шина заземления | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.12 22 09 Аксессуары | 120 x 220 x 91 | |||
10.01 10 08 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 22 | DIN-рейка, TS 35/7,5 | |||
10.06 20 02 | Шина заземления | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.12 22 12 Аксессуары | 120 x 220 x 118 | |||
10.01 10 08 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 22 | DIN-рейка, TS 35/7,5 | |||
10.06 20 02 | Шина заземления | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.12 36 08 Аксессуары | 120 x 360 x 81 | |||
10.01 10 09 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 25 | DIN-рейка, TS 35/7,5 | |||
10.06 20 03 | Шина заземления | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.14 14 09 Аксессуары | 140 x 140 x 91 | |||
10.01 10 27 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 54 | DIN-рейка, TS 35/7,5 | |||
10.06 20 14 | Шина заземления | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.14 20 09 Аксессуары | 140 x 200 x 91 | |||
10.01 10 28 | Монтажная плата | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 55 | DIN-рейка, TS 35/7,5 | |||
10.06 20 08 | Шина заземления | |||

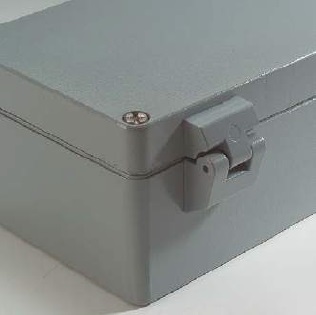

12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.16 16 09 Аксессуары | 160 x 160 x 91 | |||
10.01 10 10 | Монтажная плата | |||

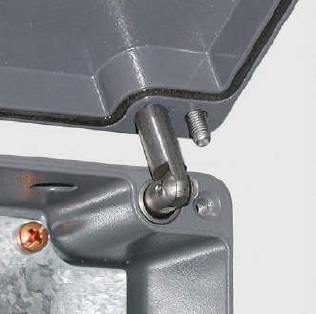

10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 23 | DIN-рейка TS 35/7,5 | |||
10.06 20 04 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.16 26 09 Аксессуары | 160 x 260 x 91 | |||
10.01 10 11 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 24 | DIN-рейка TS 35/7,5 | |||
10.06 20 05 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.16 26 16 Аксессуары | 160 x 260 x 160 | |||
10.01 10 11 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 24 | DIN-рейка TS 35/7,5 | |||
10.06 20 05 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.16 36 09 Аксессуары | 160 x 360 x 91 | |||
10.01 10 12 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 25 | DIN-рейка TS 35/7,5 | |||
10.06 20 03 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.16 56 09 Аксессуары | 160 x 560 x 91 | |||
10.01 10 13 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 26 | DIN-рейка TS 35/7,5 | |||
10.06 20 06 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.18 18 10 Аксессуары | 180 x 180 x 101 | |||
10.01 10 29 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Монтажная плата | |||
10.06 14 56 | DIN-рейка TS 35/7,5 | |||
10.06 20 16 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.18 28 10 Аксессуары | 180 x 280 x 101 | |||
10.01 10 30 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 57 | DIN-рейка TS 35/7,5 | |||
10.06 20 09 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 10 11 Аксессуары | 100 x 230 x 111 | |||
10.01 10 14 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 29 | DIN-рейка TS 35/7,5 | |||
10.06 20 08 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 20 11 Аксессуары | 232 x 202 x 111 | |||
10.01 10 15 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 30 | DIN-рейка TS 35/7,5 | |||
10.06 20 08 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 20 18 Аксессуары | 232 x 202 x 181 | |||
10.01 10 15 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 30 | DIN-рейка TS 35/7,5 | |||
10.06 20 08 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 28 11 Аксессуары | 230 x 280 x 111 | |||
10.01 10 16 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 31 | DIN-рейка TS 35/7,5 | |||
10.06 20 09 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 33 11 Аксессуары | 230 x 330 x 111 | |||
10.01 10 17 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 32 | DIN-рейка TS 35/7,5 | |||
10.06 20 10 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 33 18 Аксессуары | 230 x 330 x 181 | |||
10.01 10 17 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 32 | DIN-рейка TS 35/7,5 | |||
10.06 20 10 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 40 11 Аксессуары | 230 x 400 x 111 | |||
10.01 10 18 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 27 | DIN-рейка TS 35/7,5 | |||
10.06 20 11 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 40 23 Аксессуары | 230 x 400 x 225 | |||
10.01 10 18 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 27 | DIN-рейка, TS 35/7,5 | |||
10.06 20 11 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.23 60 11 Аксессуары | 230 x 600 x 111 | |||
10.01 10 19 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 28 | DIN-рейка TS 35/7,5 | |||
10.06 20 12 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.31 40 11 Аксессуары | 313 x 404 x 111 | |||
10.01 10 20 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 27 | DIN-рейка TS 35/7,5 | |||
10.06 20 11 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.31 40 14 Аксессуары | 312 x 403 x 141 | |||
10.01 10 20 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 27 | DIN-рейка TS 35/7,5 | |||
10.06 20 11 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.31 40 18 Аксессуары | 313 x 404 x 181 | |||
10.01 10 20 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 27 | DIN-рейка TS 35/7,5 | |||
10.06 20 11 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.31 40 23 Аксессуары | 313 x 404 x 227 | |||
10.01 10 20 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 27 | DIN-рейка TS 35/7,5 | |||
10.06 20 11 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.31 60 11 Аксессуары | 310 x 600 x 111 | |||
10.01 10 21 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 28 | DIN-рейка, TS 35/7,5 | |||
10.06 20 12 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.31 60 18 Аксессуары | 310 x 600 x 181 | |||
10.01 10 21 | Монтажная плата | |||
10.02 20 01 | Внутренние шарниры, угол поворота 95°, 2 шт. | |||
10.02 70 01 | Наружные петли, угол поворота 150°, 2 шт. | |||
10.03 11 02 | Наружные крепления, 4 шт. | |||
10.06 14 28 | DIN-рейка TS 35/7,5 | |||
10.06 20 12 | Шина заземления | |||
12.01 62 01 | Поворотный фиксатор | |||
12.01 80 04 | Пломбируемые винты крышки | |||
01.60 60 20 Аксессуары | 600 x 600 x 202 | |||
10.01 10 22 | Монтажная плата | |||
10.06 14 33 | DIN-рейка, TS 35/7,5 |
Свяжитесь с нашими специалистами по телефону +7 (495) 984-25-11 или напишите нам: orders@phoenix-mecano.ru
Вам также подойдет
Наши заказчики
Заказать звонок
Обратная связь
Заполните контактную форму и наш специалист свяжется с Вами
в ближайшее время!
Ваша заявка отправлена
В ближайшее время наш специалист с вами свяжется
