Корпуса для электронных приборов серии NoVoTronic

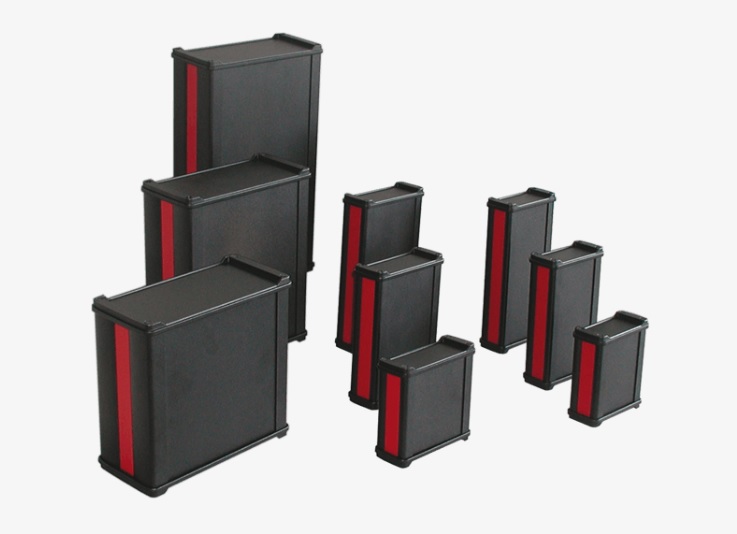

Корпуса для электронных приборов серии NoVoTronic доступны в 5 типоразмерах с различной длиной: от 106 х 49 х 120 мм до 233 х 121 х 350 мм.
Передняя часть корпуса оснащена отверстиями для фиксации двух крышек из литого алюминия, которые опционально доступны с полиуретановым уплотнителем или со специальным уплотнителем для защиты от электромагнитных волн.
С целью обеспечения максимально эффективной защиты высокочувствительной электроники отверстия для винтов расположены не с внутренней, а с внешней стороны. Это позволяет предотвратить возможность повреждения внутренних компонентов во время фиксации винтов.
Еще одним характерным отличием корпусов NoVoTronic является наличие направляющих на боковых панелях, которые важны не только с точки зрения эстетической, но и с точки зрения практической функции, а именно, они используются для установки электромеханических компонентов, например, переключателей и кнопок.
С одной из сторон профиля расположено углубление для установки мембранной клавиатуры, а с другой стороны – для установки дисплея. Ножки, которыми оснащены корпуса данной серии, позволяют устанавливать их друг на друга.
Серия NoVoTronic обеспечивает обеспечить оптимальную защиту внутренних компонентов. Возможна установка на стол или крепление к вертикальной/горизонтальной поверхности.
крышка - DIN EN 1706 EN AC-AlSi 12 (Fe)
профили корпуса – DIN EN 573 EN AW-AlMgSi
порошковое, профиль – RAL 3003, рубиновый красный, корпус - RAL 9005, глубокий черный
от -40°С до +90°С
с прозрачной крышкой: от -40°С до +60°С
корпуса с двумя крышками из литого алюминия и двумя боковыми вставками, без винтов
IP 65
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
07.50 10 10 Аксессуары | 106 x 49 x 120 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 11 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 10 11 Аксессуары | 106 x 49 x 180 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 10 12 Аксессуары | 106 x 49 x 220 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 10 99 Аксессуары | 106 x 49 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 20 10 Аксессуары | 126 x 49 x 120 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 11 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 20 11 Аксессуары | 126 x 49 x 180 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 20 12 Аксессуары | 126 x 49 x 220 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 20 99 Аксессуары | 126 x 49 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 20 99 Аксессуары | 157 x 69 | |||
07.50 90 15 | Крепление к стене | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 91 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 25 10 Аксессуары | 157 x 69 x 150 | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 90 15 | Крепление к стене | |||
07.50 91 11 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 25 11 Аксессуары | 157 x 69 x 180 | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 90 15 | Крепление к стене | |||
07.50 91 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 25 12 Аксессуары | 157 x 69 x 220 | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 90 15 | Крепление к стене | |||
07.50 91 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 30 10 Аксессуары | 190 x 90 x 180 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 30 11 Аксессуары | 190 x 90 x 220 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 30 12 Аксессуары | 190 x 90 x 320 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 14 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 30 99 Аксессуары | 190 x 90 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 40 10 Аксессуары | 233 x 121 x 240 | |||
07.50 92 11 | Профиль для печатных плат, для Novotronic 200-280 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 40 11 Аксессуары | 233 x 121 x 300 | |||
07.50 92 12 | Профиль для печатных плат, для Novotronic 200-280 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 40 12 Аксессуары | 233 x 121 x 350 | |||
07.50 92 13 | Профиль для печатных плат, для Novotronic 200-230 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.50 40 99 Аксессуары | 233 x 121 | |||
07.50 92 99 | Профиль для печатных плат, длина по запросу | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 10 10 Аксессуары | 106 x 49 x 120 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 11 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 10 11 Аксессуары | 106 x 49 x 180 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 10 12 Аксессуары | 106 x 49 x 220 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 10 99 Аксессуары | 106 x 49 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 03 | Крепление к стене | |||
07.50 90 06 | Ножка / соединительный элемент | |||
07.50 90 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 20 10 Аксессуары | 126 x 49 x 120 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 11 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 20 11 Аксессуары | 126 x 49 x 180 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 20 12 Аксессуары | 126 x 49 x 220 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 20 99 Аксессуары | 126 x 49 | |||
07.50 90 02 | Крепление к стене | |||
07.50 90 04 | Крепление к стене | |||
07.50 90 07 | Ножка / соединительный элемент | |||
07.50 90 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 14 | Профиль для печатных плат, для Novotronic 80/100 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 25 10 Аксессуары | 157 x 69 x 150 | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 90 15 | Крепление к стене | |||
07.50 91 11 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 25 11 Аксессуары | 157 x 69 x 180 | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 90 15 | Крепление к стене | |||
07.50 91 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 25 12 Аксессуары | 157 x 69 x 220 | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 90 15 | Крепление к стене | |||
07.50 91 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 25 99 Аксессуары | 157 x 69 | |||
07.50 90 14 | Ножка / соединительный элемент | |||
07.50 90 15 | Крепление к стене | |||
07.50 91 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 15 | Профиль для печатных плат, для Novotronic 130 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 30 10 Аксессуары | 190 x 90 x 180 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 12 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 30 11 Аксессуары | 190 x 90 x 220 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 13 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 30 12 Аксессуары | 190 x 90 x 320 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 14 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 30 99 Аксессуары | 190 x 90 | |||
07.50 90 05 | Крепление к стене | |||
07.50 90 10 | Прозрачная крышка, IP 40 | |||
07.50 91 99 | Профиль для крепления на стену, 2 шт. | |||
07.50 92 16 | Профиль для печатных плат, для Novotronic 160 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 40 10 Аксессуары | 233 x 121 x 240 | |||
07.50 92 11 | Профиль для печатных плат, для Novotronic 200-220 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 40 11 Аксессуары | 233 x 121 x 300 | |||
07.50 92 12 | Профиль для печатных плат, для Novotronic 200-280 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 40 12 Аксессуары | 233 x 121 x 350 | |||
07.50 92 13 | Профиль для печатных плат, для Novotronic 200-330 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA | |||
07.51 40 99 Аксессуары | 233 x 121 | |||
07.50 92 99 | Профиль для печатных плат, для Novotronic 200-330 | |||
83.90 00 03 | Батарейный отсек для аккумулятора на 9V | |||
83.90 00 06 | Батарейный отсек для 4 батареек AA |
Свяжитесь с нашими специалистами по телефону +7 (495) 984-25-11 или напишите нам: orders@phoenix-mecano.ru
Наши заказчики
Заказать звонок
Обратная связь
Заполните контактную форму и наш специалист свяжется с Вами
в ближайшее время!
Ваша заявка отправлена
В ближайшее время наш специалист с вами свяжется
