RE-ПКН-02 Взрывозащищенный пост управления из нержавеющей стали с грибовидной кнопкой аварийного отключения красного* цвета 1HO+1НЗ* и взрывозащищенным кабельным вводом

Нержавеющая сталь отличается своей прочной и гладкой поверхностью, устойчивой к влиянию химических веществ и коррозии, а отсутствие кромок и углов позволяет минимизировать скопление загрязнений, все это позволяет применять взрывозащищенные посты и пульты управления на производствах с повышенными требованиями к соблюдению санитарно-гигиенических норм.

Оборудование предназначено для подсоединения, коммутации и управления электротехническими устройствами и выполнено в виде корпусов с крышкой, закрепляемой винтами. Внутри, в зависимости от исполнения, установлены взрывозащищенные компоненты, имеющие сертификаты соответствия требованиям ТР ТС 012/2011, клеммные колодки, выключатели, переключатели, кнопки, сигнальные лампы, распределительные шины, измерительные приборы и т.д. На торцевых поверхностях устанавливаются взрывозащищенные кабельные вводы, также имеющие сертификаты соответствия требованиям ТР ТС 012/2011.

Область применения – взрывоопасные зоны помещений и наружных установок согласно Ex-маркировке, ГОСТ IEC 60079-14-2011, регламентирующим применение электрооборудования во взрывоопасных газовых и пылевых средах.

ПодробнееСвернуть

Соответствие требованиям стандартов

ГОСТ Р МЭК 60079-7-2012 Взрывоопасные среды. Часть 7. Оборудование. Повышенная защита вида «е»
ГОСТ IEC 60079-31-2013 Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками «t», применением комплектующих Ех-компонентов, соответствующих требованиям ТР ТС 012/2011
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»
ГОСТ 31610.11-2012 (IEC 60079-11:23006) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
ГОСТ Р МЭК 60079-18-2012 Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты «герметизация компаундом «m»
ГОСТ IEC 60079-31-2013 Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками «t» и выполнением конструкции коробок в соответствии с требованиями ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования».

Сертификат

Открыть файл

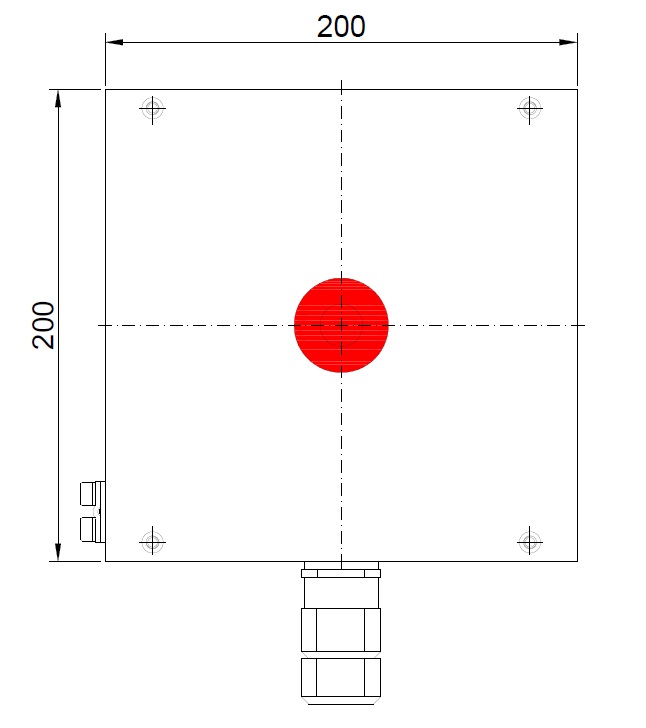

Чертеж

Открыть файл

Технические характеристики

Соответствие требованиям стандартов

ГОСТ Р МЭК 60079-7-2012 Взрывоопасные среды. Часть 7. Оборудование. Повышенная защита вида «е»
ГОСТ IEC 60079-31-2013 Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками «t», применением комплектующих Ех-компонентов, соответствующих требованиям ТР ТС 012/2011
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»
ГОСТ 31610.11-2012 (IEC 60079-11:23006) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
ГОСТ Р МЭК 60079-18-2012 Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты «герметизация компаундом «m»
ГОСТ IEC 60079-31-2013 Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками «t» и выполнением конструкции коробок в соответствии с требованиями ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования».

Маркировка взрывозащиты

Ех е IIC Gb U
Ex tb IIIC Db U
1Ex е IIC T6…T4 Gb X
1Ex е d IIC T6…T4 Gb X
1Ex е [ia] IIC T6…T4 Gb X
0Ex ia IIC T6…T4 Ga X
1Ex е d mb ia[ia] T6…T4 Gb X
Ex tb IIIC T85°C, T100°C, T135°C Db X
1Ex е d IIC T6 Gb X

Степень защиты

IP66

Диапазон температур окружающей среды

с силиконовым уплотнением - от -60°C до +60°C

Максимальное напряжение

500 В

Максимальный ток

16 А

Максимальное сечение жил подсоединяемого кабеля

4 мм²

Установка

Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
Подземные выработки, неопасные по газу (метану) и угольной пыли
Невзрывоопасная зона

Размещение кабельных вводов

в соответствии со спецификацией заказчика.
Важно: данные типы постов и пультов управления не оснащаются кабельными вводами с конической резьбой.

Климатическое исполнение

УХЛ1 (по запросу УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
